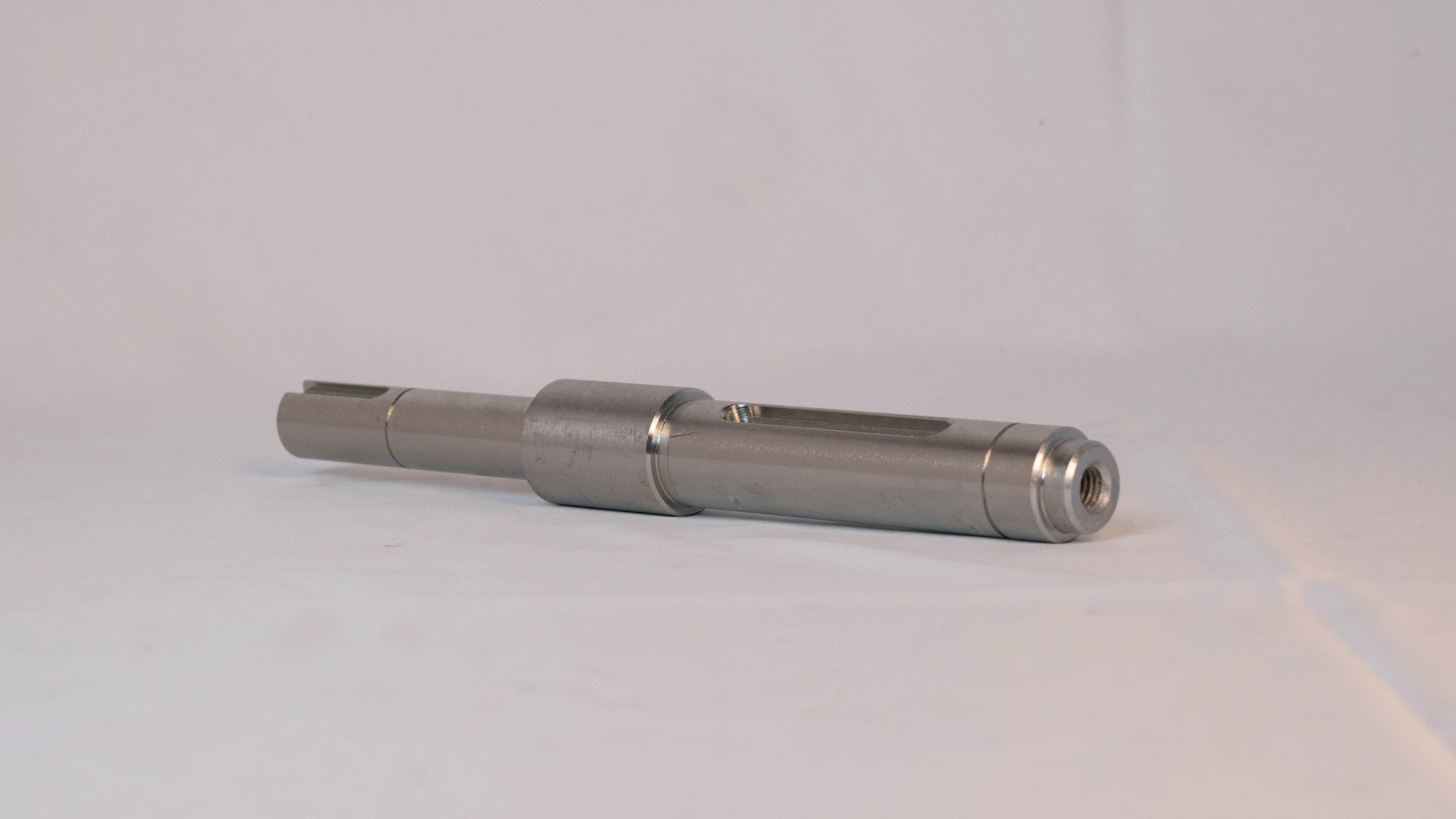

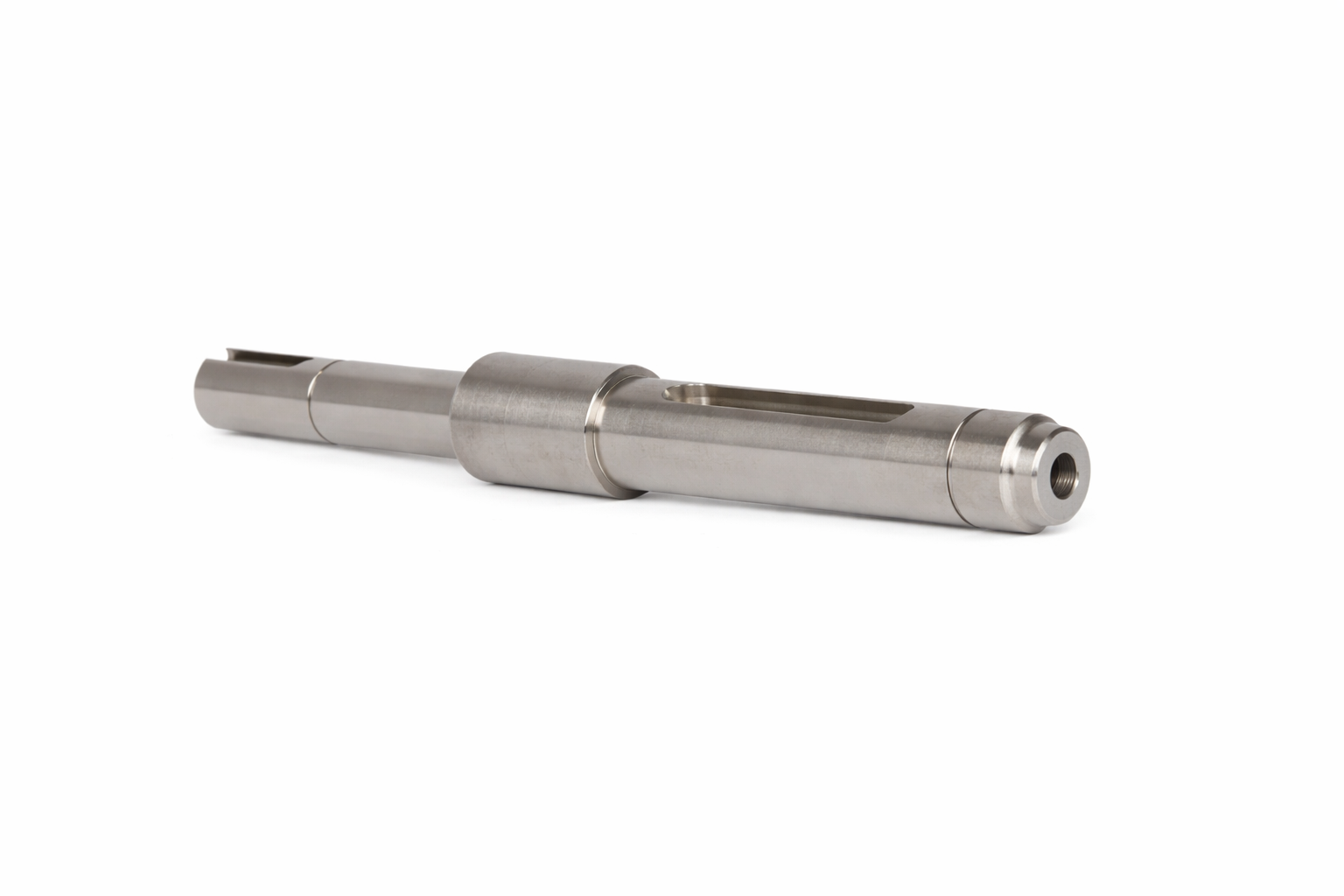

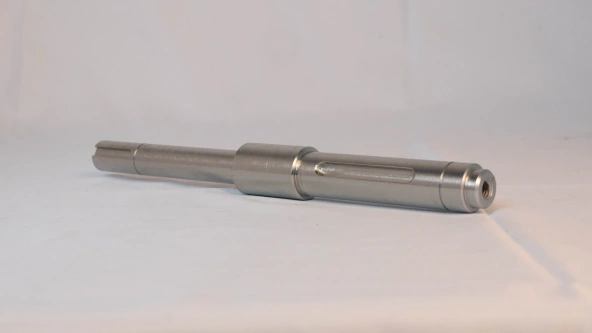

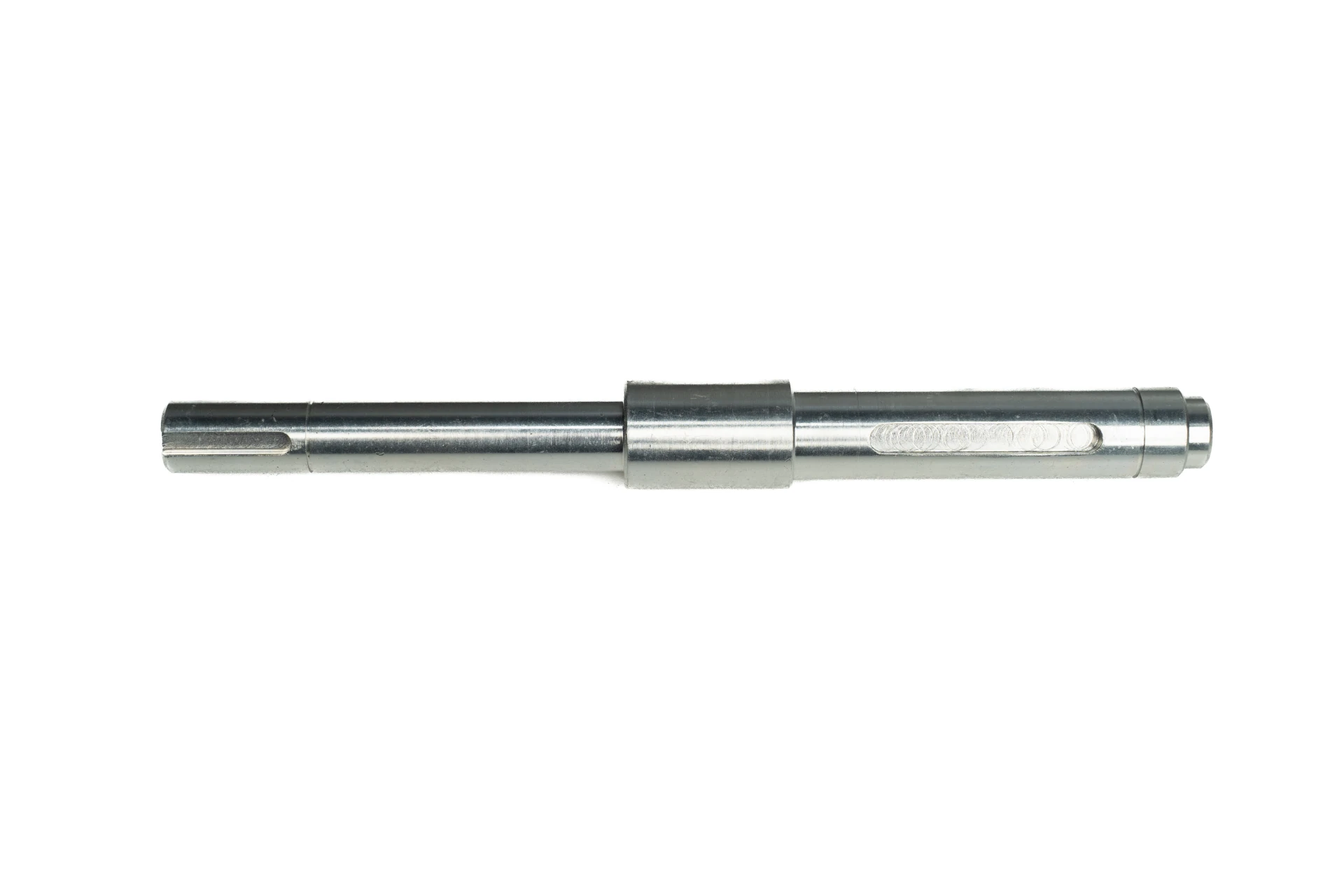

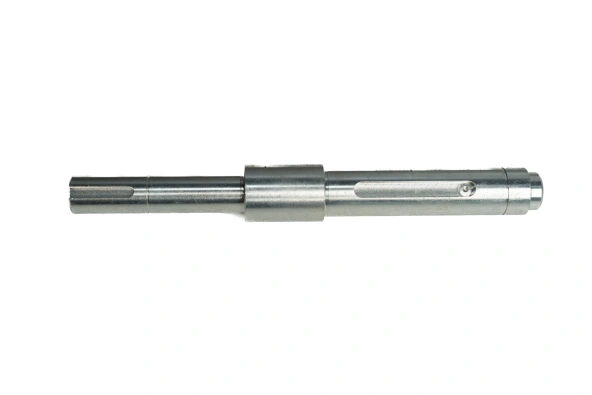

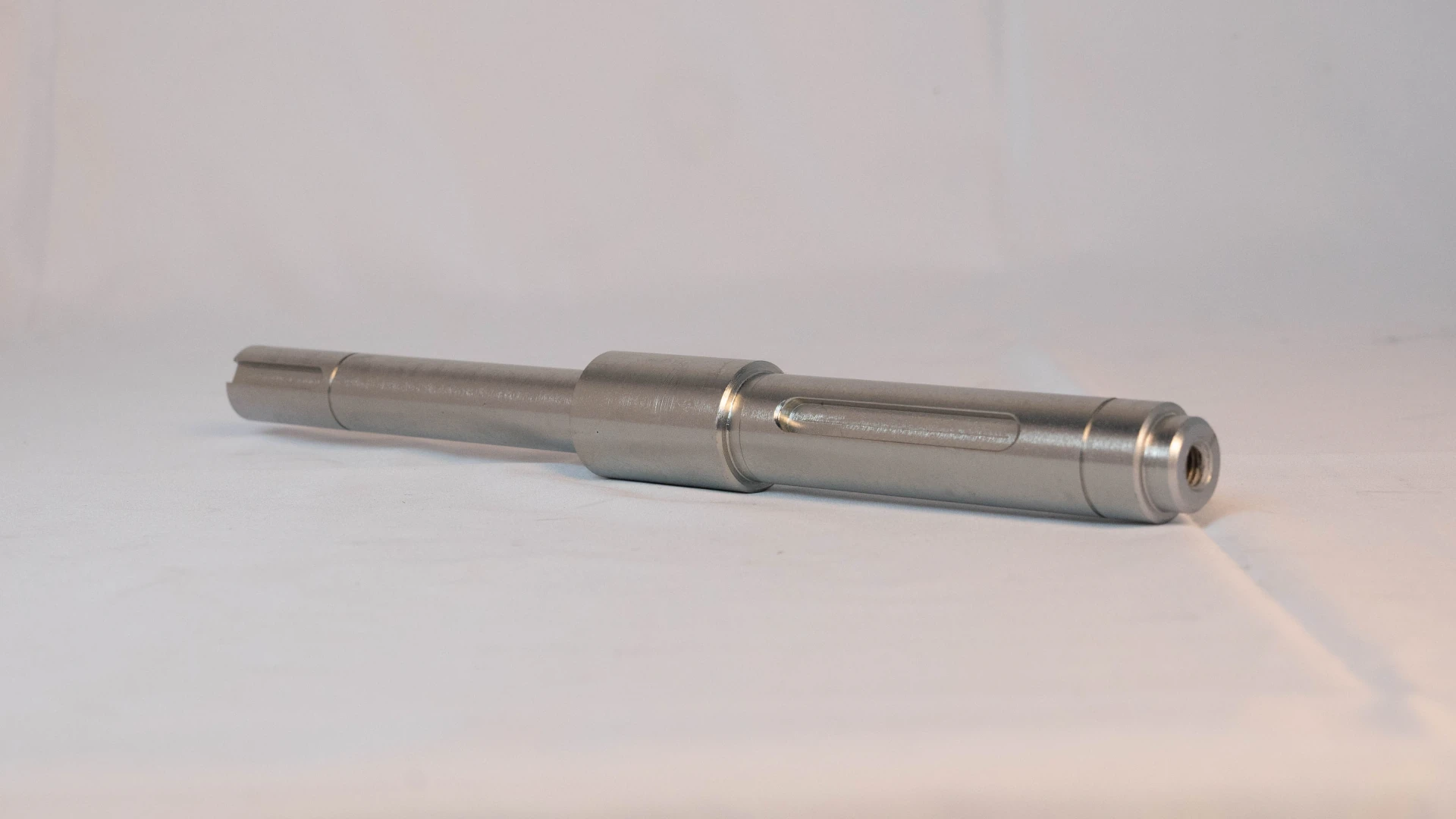

Вал редуктора продольный (движение каретки) LS360P0401 280мм

Вал редуктора продольный LS360P0401 — главный приводной вал (ходовой винт), отвечающий за продольное перемещение верхней моечной каретки или целого рычага вдоль оси движения автомобиля (вперед-назад). Является ключевым компонентом системы точного позиционирования, преобразующим вращение двигателя в линейное движение с высочайшей точностью. Его отказ ведет к полной остановке продольного перемещения моечного органа — состояние и работоспособность вала критически важны для функционирования всего робота.

Принцип работы и конструкция

• Исполнительный механизм: Вал напрямую соединен с выходным валом редуктора, который приводится в движение шаговым или серво-электродвигателем.
• Передача движения: На валу нарезана высокоточная резьба. По этой резьбе перемещается ходовая гайка (чаще всего шариковая в шарико-винтовой передаче), жестко связанная с подвижной кареткой или кронштейном.
• Преобразование движения: Вращение вала вызывает линейное перемещение гайки вдоль его оси, тем самым двигая всю несущую конструкцию с моечными органами.
• Синхронизация: Работа вала синхронизирована с поперечным валом (LS360P0501) и датчиками положения, позволяя головке робота двигаться по сложной запрограммированной траектории, точно повторяющей контуры автомобиля.
• Опоры: Концы вала оборудованы посадочными местами для прецизионных подшипников (упорно-радиальных), которые фиксируют вал в корпусе редуктора и воспринимают осевые и радиальные нагрузки.

Технические характеристики

• Модель: LS360P0401
• Расшифровка кода:
  • LS: Линейная Система (Linear System);
  • 360P: Серия/семейство компонентов;
  • 04: Указывает на типоразмер и диаметр (предположительно 40 мм или 4-я серия);
  • 01: Исполнение для приводного (ведущего) вала.
• Тип: Ходовой винт / Ball Screw (шарико-винтовая передача)
• Длина: 280 мм — определяет максимальный рабочий ход каретки
• Диаметр: 40 мм (предположительно, на основе кода)
• Тип резьбы: Высокоточная, для шарико-винтовой пары (с канавками для циркуляции шариков)
• Шаг резьбы: Ключевой параметр (напр., 5 мм, 10 мм), определяет линейное перемещение за один оборот
• Материал: Высокопрочная сталь (40Х, 45 или аналоги), с термообработкой, шлифовкой и защитным покрытием
• Класс точности: P5 или выше (для шарико-винтовых пар), гарантирует минимальную погрешность позиционирования

Преимущества

• Высокая точность и повторяемость: Позволяет программировать и в точности воспроизводить траекторию движения для каждого автомобиля, обеспечивая стабильное качество мойки.
• Плавное регулирование скорости: Дает возможность менять скорость продольного хода в разных зонах (замедление на капоте/багажнике, ускорение на центральной части).
• Высокая нагрузочная способность и жесткость: Способен нести значительную массу каретки с роликами, электроприводами и коммуникациями, не допуская прогибов и вибраций.
• Нулевой люфт (в шарико-винтовой паре): Критически важно для точного старта и остановки, исключает "раскачку" и неточное позиционирование головки.
• Высокий КПД и энергоэффективность: Шарико-винтовая передача имеет КПД >90%, что снижает нагрузку на двигатель и потребление энергии.
• Долговечность и надежность: Рассчитан на миллионы циклов работы в условиях повышенной влажности при должной защите.

Область применения в роботах-мойках

• Центральный привод системы позиционирования: Основной элемент для перемещения верхней моечной балки (горизонтального рычага) в портальных роботах-мойках.
• Перемещение верхней каретки / балки: Обеспечивает движение моечного узла вдоль всей длины автомобиля — от переднего бампера до заднего.
• Создание 2D и 3D траекторий: Работая в паре с поперечным приводным валом (LS360P0501), создает систему координат X-Y. Это позволяет головке двигаться по любой сложной траектории в этой плоскости (диагонально, по дуге) для лучшего охвата поверхности.
• Адаптивная мойка: Контроллер, получая данные о длине автомобиля от датчиков, рассчитывает необходимый ход вала для обработки всей поверхности без "холостых" движений.
• Синхронизация процессов: Координирует продольное движение с работой боковых рычагов, подачей химии и циклом сушки.

Рекомендации по обслуживанию и контроль

• Визуальный контроль на предмет загрязнения и коррозии: Еженедельно.
• Проверка смазки и чистка защитных чехлов (при наличии): При каждом плановом ТО (раз в 1-3 месяца).
• Контроль на наличие люфта и посторонних шумов (визга, скрежета): Ежемесячно.
• Проверка точности позиционирования и калибровка: При снижении качества мойки или по плану (раз в 6-12 месяцев).
