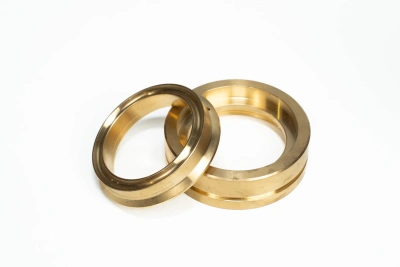

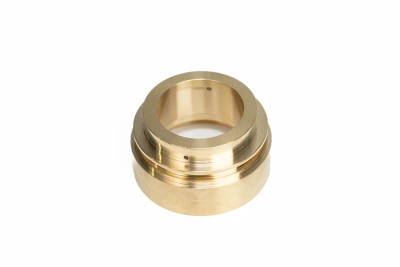

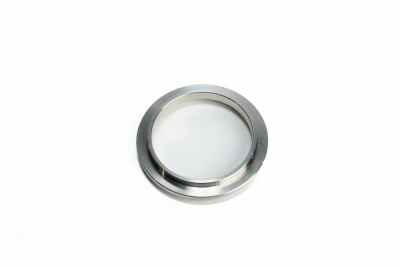

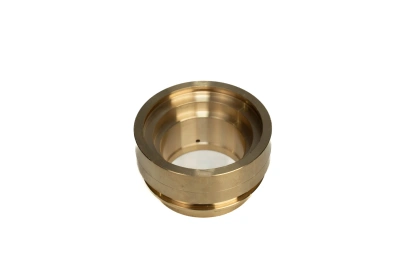

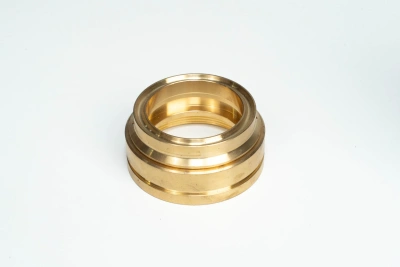

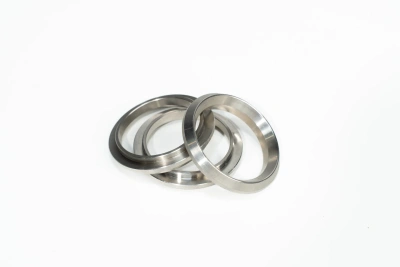

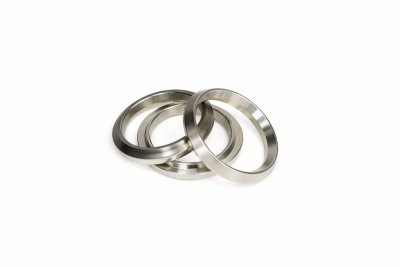

Направляющая поршня 43618Ø44(18.20)

Общее описание:
Направляющая поршня 43618Ø44(18.20) — это прецизионный элемент плунжерного насоса высокого давления, обеспечивающий точное линейное движение плунжера и предотвращающий его перекосы в условиях интенсивной эксплуатации роботизированных моек.
Качество и состояние направляющей напрямую влияют на стабильность давления, энергоэффективность и общий ресурс насоса. При износе возникают вибрации, ускоренный износ плунжера и корпуса, риск заклинивания. Своевременная замена по регламенту ТО позволяет избежать дорогостоящего ремонта и простоев. Рекомендуется хранить в обязательном техническом запасе каждой мойки.

Технические характеристики:

• Наружный диаметр: 44 мм
• Внутренний диаметр: 18.20 мм (±0.01 мм)
• Длина: 60–80 мм (в зависимости от модификации насоса)
• Материал: Бронза БрА9Ж3Л / CuSn12
• Твёрдость: 80–90 HB
• Класс точности: IT7
• Шероховатость поверхности: Ra ≤ 0.8 мкм

Конструктивные особенности

Геометрия:

• Точное цилиндрическое отверстие — Ø18.20 мм, допуск ±0.01 мм
• Наружные фиксирующие канавки — для надёжной посадки в корпусе
• Смазочные карманы — обеспечивают равномерное распределение смазки
• Монтажные фаски — упрощают установку и исключают повреждение уплотнений

Материальные преимущества:

• Антифрикционность — низкий коэффициент трения (0.08–0.12)
• Износостойкость — длительный ресурс даже при высоких нагрузках
• Коррозионная стойкость — устойчива к воде, моющим средствам (pH 4–12)
• Теплопроводность — эффективный отвод тепла от зоны трения

Функции и задачи

Основные функции:

• Обеспечение точного линейного движения плунжера
• Предотвращение перекосов и биений под нагрузкой
• Демпфирование вибраций — снижение шума и нагрузки на подшипники
• Защита плунжера и корпуса насоса от задиров и ускоренного износа

Критическая важность:

• Стабильное давление — гарантирует точность дозирования и эффективность мойки
• Повышенный КПД насоса — за счёт снижения механических потерь
• Увеличенный межремонтный ресурс — всего плунжерного узла
• Надёжность работы — в условиях переменных нагрузок и частых пусков

Область применения

В насосах высокого давления:

• Плунжерные насосы: AR 160.130, аналоги
• Насосы горячей воды: до +90 °C
• Дозирующие насосы для химических реагентов

Совместимость с моделями:

• Cat Pumps: серии 650, 690
• General Pump: серии TSF, HWF
• Comet: серии AR, KRE
• Annovi Reverberi: серии AR, CR

Совместимость

С плунжерами:

• Керамические — Ø18 мм
• Стальные хромированные
• Нержавеющие — AISI 420, 440

С рабочими средами:

• Пресная и морская вода
• Моющие составы — pH 4–12
• Водостойкие смазки (например, на основе лития или силикона)

Преимущества

Эксплуатационные:

• Долгий срок службы — до 5 000 моточасов при соблюдении ТО
• Стабильность под нагрузкой — нечувствительна к перепадам давления
• Ремонтопригодность — замена без полной разборки насоса
• Универсальность — подходит для большинства промышленных насосов аналогичного типоразмера

Технические:

• Низкий коэффициент трения — 0.08–0.12 (в паре с хромированным или керамическим плунжером)
• Высокая несущая способность — до 50 МПа
• Термостабильность — сохраняет свойства до +200 °C
• Антизадирность — устойчива к кратковременному недостатку смазки

Конкретные области применения в роботах-мойках

А. Системы высокого давления:

• Основной контур мойки — формирование давления 100–150 бар
• Предварительная мойка — подача воды под высоким давлением
• Ополаскивание — финишная чистая промывка кузова

Б. Специализированные контуры:

• Пеногенерация — подача воды в пеноголовку для активной пены
• Нанесение воска/полироли — точная дозированная подача защитных составов
• Химическая обработка — подача щелочных/кислотных растворов под давлением
