Основание для прессования V-образное WH-12140

Основание для прессования (также известное как опорное кольцо или поддерживающее кольцо) — это жесткий, несжимаемый элемент сальникового комплекта V-образного типа, который служит фундаментальной основой для всей уплотнительной сборки.

Основание для прессования V-образное WH 12140 — это не просто "колечко", а высокоточный инженерный компонент. Его правильная установка и наличие являются обязательным условием для того, чтобы все преимущества V-образного уплотнения (самоподжим, компенсация износа, надежность) могли быть реализованы в суровых условиях работы робота-мойки. Без него дорогостоящие подшипниковые узлы и приводы двигателей быстро выйдут из строя из-за протечек.

Роль в узле: В комплекте V-образного уплотнения WH 12140 основание является ПЕРВЫМ элементом, который устанавливается в посадочную канавку корпуса. Оно располагается со стороны, откуда поступает давление (в случае робота-мойки — со стороны внешней среды, где вода под давлением). За ним последовательно устанавливаются:

• V-образное уплотнительное кольцо (эластичная манжета).
• Нажимное кольцо (передает усилие).
• Пружина (обеспечивает начальное поджатие).

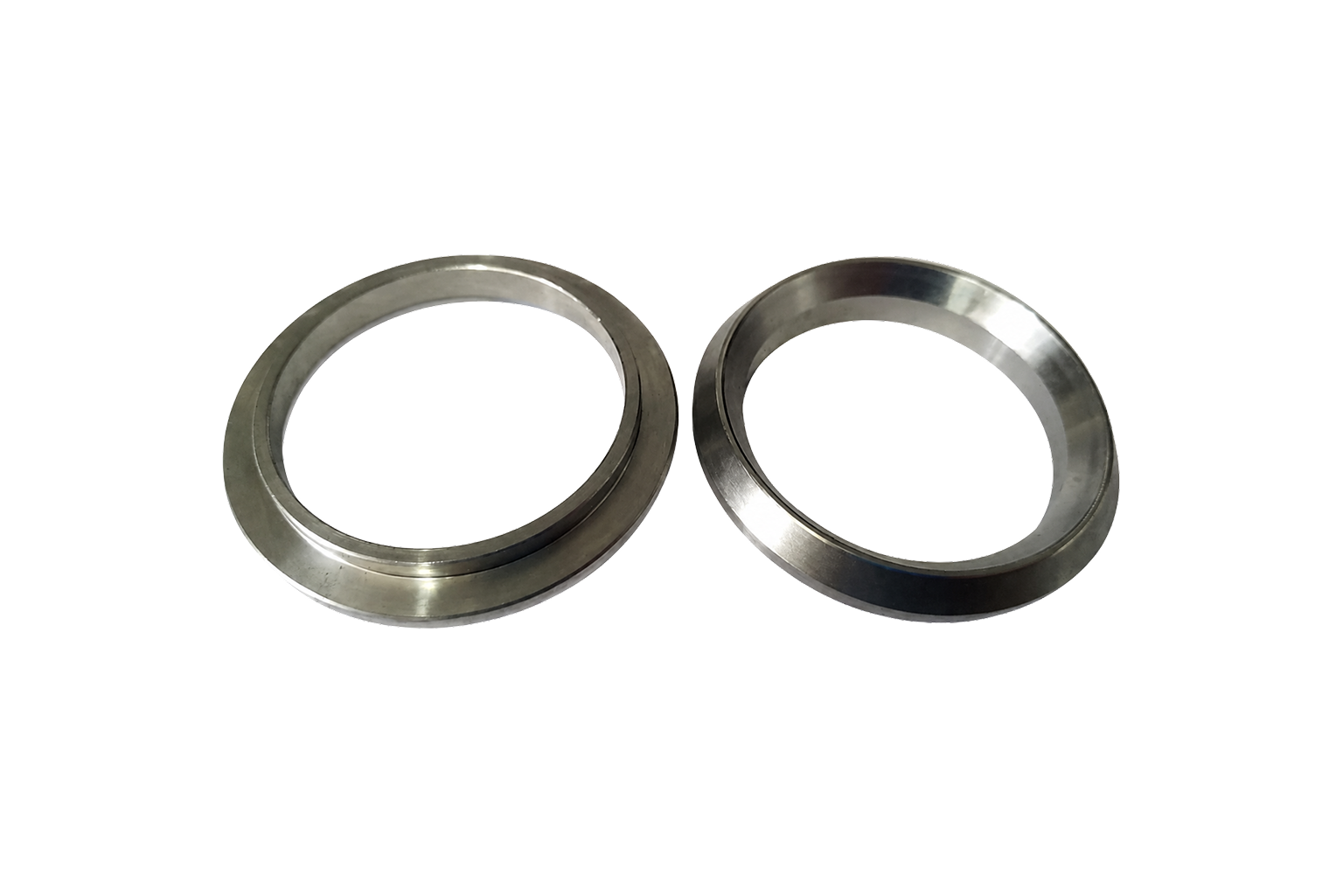

Внешний вид: Обычно это кольцо с прямоугольным или трапециевидным сечением, имеющее строго заданные геометрические размеры.

Характеристики

Для основания WH 12140 характерны следующие технические параметры:

Материал изготовления:

• PTFE (Политетрафторэтилен, Тефлон): Наиболее распространенный вариант. Обладает крайне низким коэффициентом трения, химической инертностью (не боится моющих средств) и не корродирует.
• POM (Полиоксиметилен, Полиацеталь): Жесткий и прочный пластик с хорошими механическими свойствами.
• Металлы (Бронза, Нержавеющая сталь): Применяются в узлах с экстремальными нагрузками или высокими температурами.

Твердость и Прочность: Является абсолютно жестким и несжимаемым элементом по сравнению с эластичной манжетой. Его главная механическая характеристика — стойкость к деформации под высоким давлением.

Рабочая температура: Зависит от материала, но обычно соответствует диапазону основного уплотнения: от -30°C до +100°C (для PTFE и POM).

Стандарт: Как часть комплекса, часто соответствует стандарту DIN 3760 или другим отраслевым нормативам, гарантирующим точность размеров.

Преимущества

Использование отдельного жесткого основания дает ряд ключевых преимуществ в работе уплотнительного узла:

• Защита от выдавливания (Анти-экструзия): Это ГЛАВНАЯ функция. Основание блокирует зазор между валом и корпусом, не давая эластичной V-образной манжете деформироваться и быть выдавленной в этот зазор под воздействием высокого давления воды из моечной камеры.
• Обеспечение стабильной опоры: Создает несжимаемую базу, на которую опирается уплотнительное кольцо. Это обеспечивает равномерное распределение давления по всей окружности вала и предотвращает перекосы манжеты.
• Повышение срока службы уплотнения: Предотвращая выдавливание и перекосы, основание напрямую увеличивает ресурс работы всей уплотнительной пары, защищая более мягкую и подверженную износу манжету.
• Точное позиционирование: Гарантирует, что все последующие элементы сальникового комплекта (манжета, нажимное кольцо) установлены правильно и работают как единое целое.

Область применения в роботах-мойках

В роботах-мойках основание для прессования WH 12140 является критически важным элементом в любом узле вращения, подверженном воздействию воды под высоким давлением. Оно применяется в тех же узлах, что и весь сальниковый комплект, обеспечивая его корректную работу:

• Шарниры и оси манипулятора ("плечи", "локти"):
  В этих узлах вращения вода бьет практически напрямую. Основание защищает мягкую манжету от прямого напора, не давая ей быстро разрушиться.
• Поворотные основания робота:
  Узел, отвечающий за вращение всей "руки", постоянно контактирует с брызгами и паром. Жесткое основание гарантирует, что уплотнение будет стабильно работать даже при переменных нагрузках.
• Приводы вращающихся щеток (если предусмотрены конструкцией):
  Валы щеток испытывают значительные радиальные нагрузки, а их уплотнения находятся в зоне прямого контакта с водой и грязью. Основание необходимо для сохранения герметичности в таких условиях.
• Уплотнительные узлы подачи жидкости:
  В местах, где вращающиеся детали соприкасаются с магистралями подачи воды или моющего раствора под давлением.
