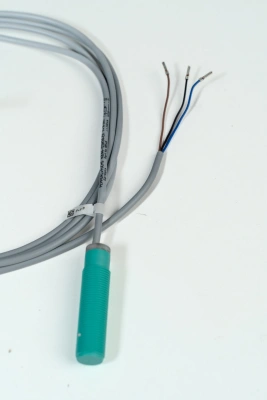

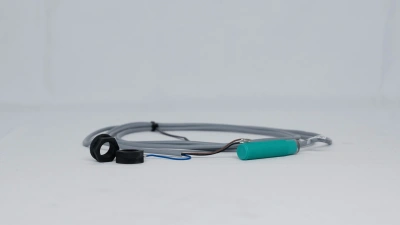

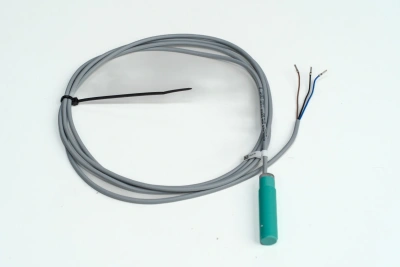

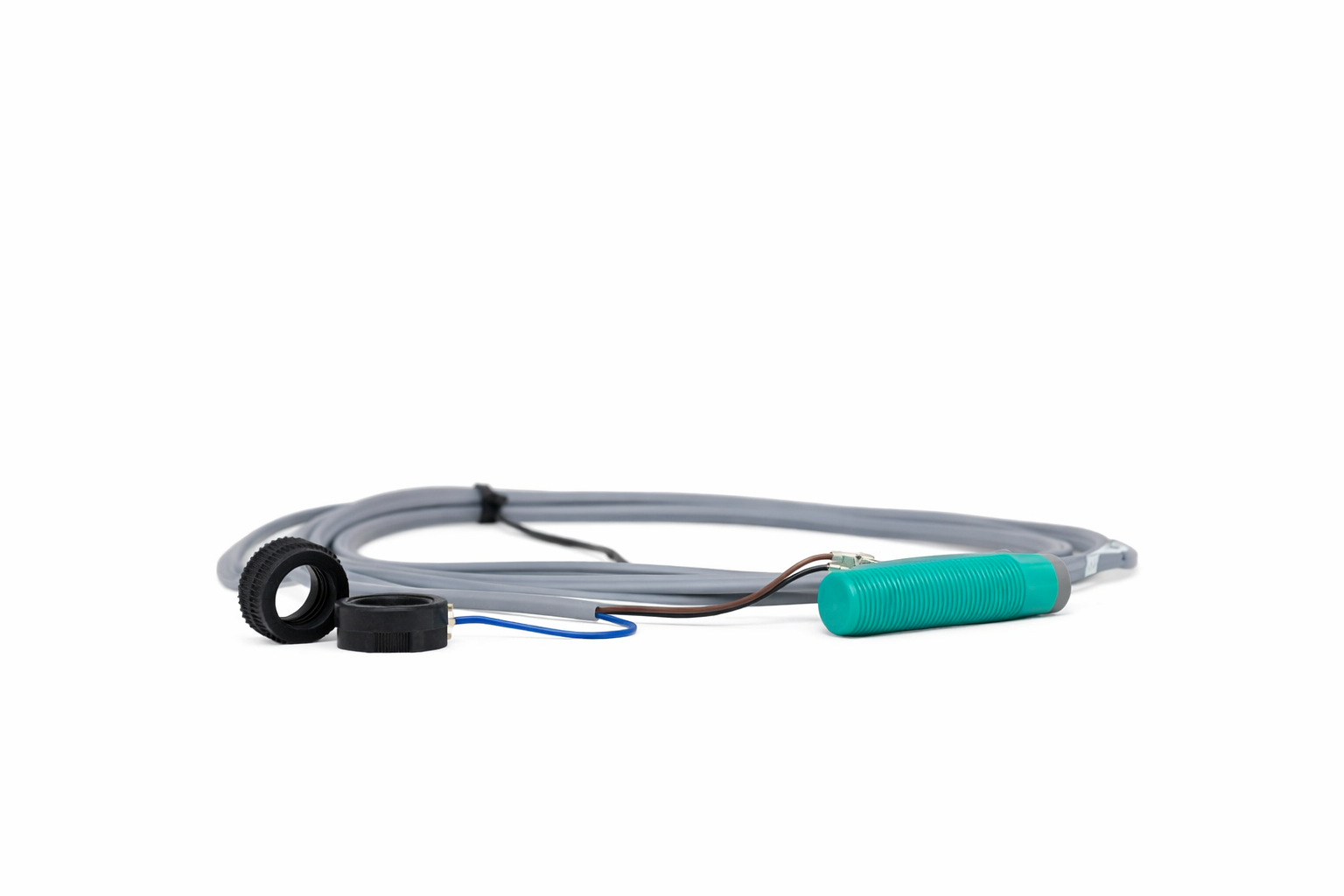

Переключатель бесконтактный DW-AD-621-M12

Бесконтактный переключатель DW-AD-621-M12 — это высокотехнологичный фотоэлектрический датчик, разработанный швейцарской компанией Contrinex, известной своей надёжностью, высоким качеством и долговечностью продукции. Этот датчик относится к серии с усиленным оптическим лучом, что обеспечивает стабильную работу даже в сложных промышленных условиях.

Датчик обладает рабочим расстоянием 4 мм, компактным корпусом типа M12, а также защитой от пыли и воды по стандарту IP67, что делает его идеальным решением для использования в автоматизированных системах, робототехнике и оборудовании, работающем в неблагоприятных условиях окружающей среды.

Технические характеристики

• Тип датчика: Фотоэлектрический (диффузионный с поляризационным фильтром)
• Рабочее расстояние (Sn): 4 мм
• Тип корпуса: M12 (цилиндрический)
• Тип выхода: NPN, нормально открытый (NO) — сигнал подаётся при наличии объекта перед датчиком
• Питание: 10–30 В постоянного тока
• Частота переключения: до 2500 Гц
• Класс защиты (IP): IP67 — полная защита от пыли и кратковременного погружения в воду на глубину до 1 метра
• Материал корпуса: Никелированная латунь — прочный и устойчивый к коррозии материал, подходящий для тяжёлых условий эксплуатации
• Цвет индикации: Жёлтый светодиодный индикатор работы — визуальный контроль состояния датчика
• Подключение: Кабель из ПВХ, длина 2 метра, 3 провода — удобное и надёжное соединение без необходимости использования разъёмов
• Температурный диапазон: От –25°C до +70°C — стабильная работа в условиях холода и умеренной жары

Особенности конструкции и функционала

• Усиленная оптика: Датчик использует поляризованный световой луч, что позволяет эффективно обнаруживать объекты даже в условиях бликов, загрязнений и отражающих поверхностей.
• Высокая устойчивость к внешним воздействиям: Благодаря никелированному латунному корпусу и защите IP67, датчик сохраняет работоспособность при воздействии пыли, влаги, масел и химических веществ.
• Высокая скорость срабатывания: Частота переключения до 2500 Гц делает его подходящим для высокоскоростных производственных линий.
• Гибкое подключение: Предусмотрен кабельный вывод длиной 2 м с 3-проводной схемой подключения, совместимый с большинством контроллеров и PLC.
• Простота настройки и установки: Интеграция в системы автоматизации не требует дополнительной регулировки — достаточно направить датчик на объект обнаружения.

Принцип работы

Фотоэлектрический датчик DW-AD-621-M12 работает по принципу диффузионного отражения с поляризацией:

1. Излучатель испускает поляризованный инфракрасный свет.
2. При наличии объекта перед датчиком свет отражается от него и возвращается к фотоприёмнику.
3. Датчик распознаёт изменение сигнала и формирует выходной импульс.
4. Сигнал может быть использован контроллером для управления процессами, например, остановки конвейера или активации манипулятора.

Схема подключения (3-проводная):

• Коричневый (L+): Подключается к источнику питания (+)
• Синий (0V): Минус питания
• Чёрный (OUT): Выходной сигнал (NPN, NO – нормально открытый контакт)
