Инвертор Schneider (настройка параметров Laser Leopard 360) ATV12H037M2

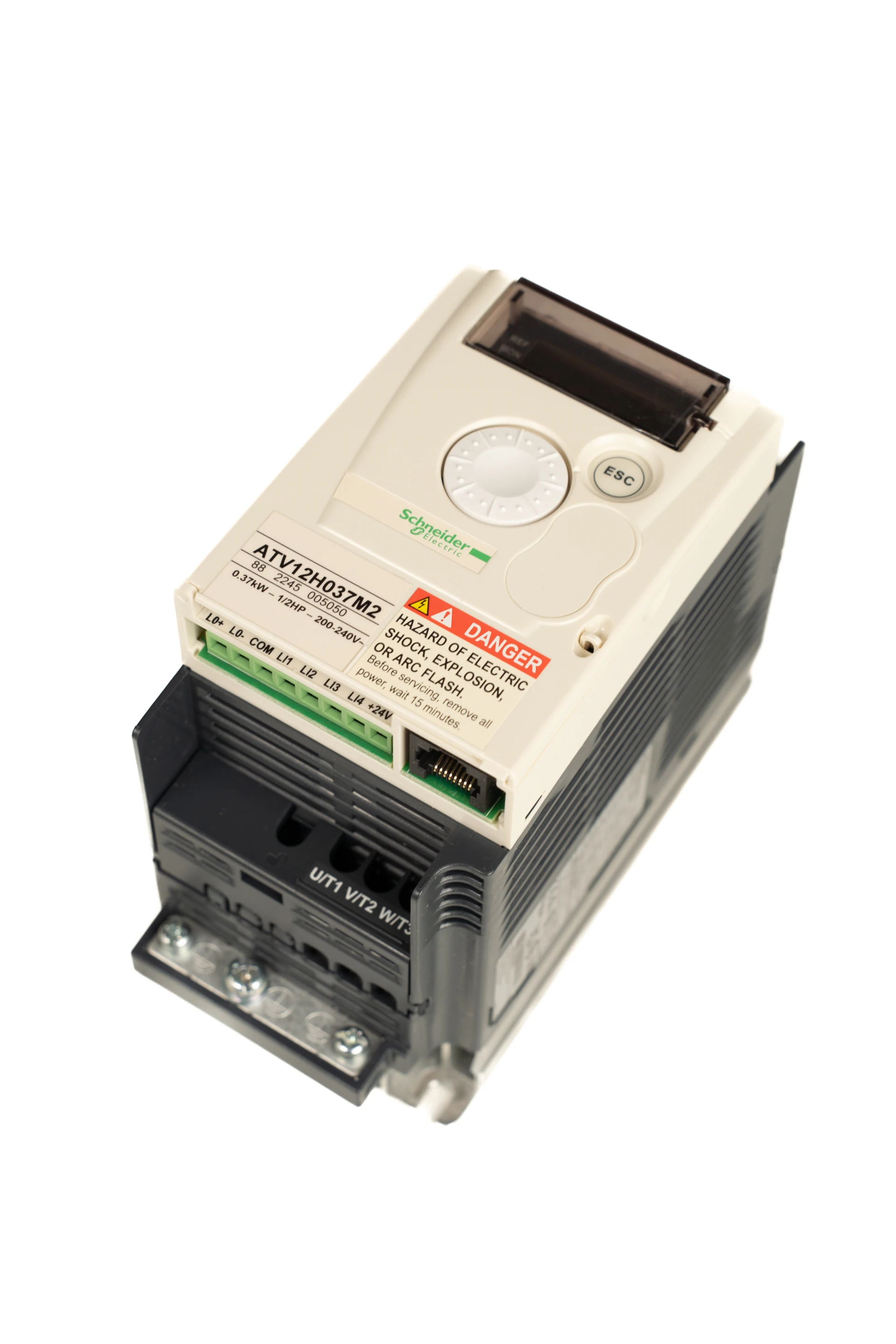

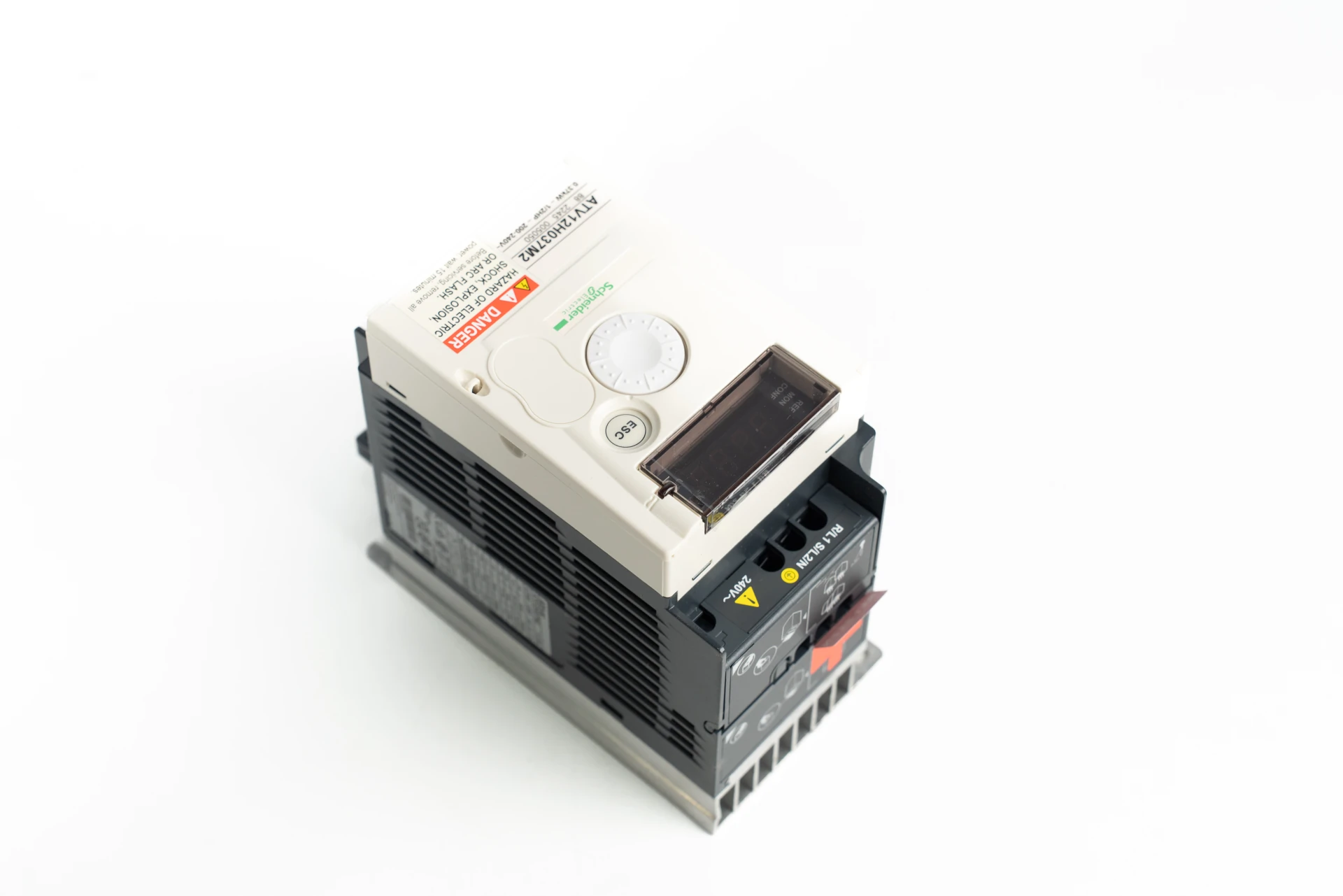

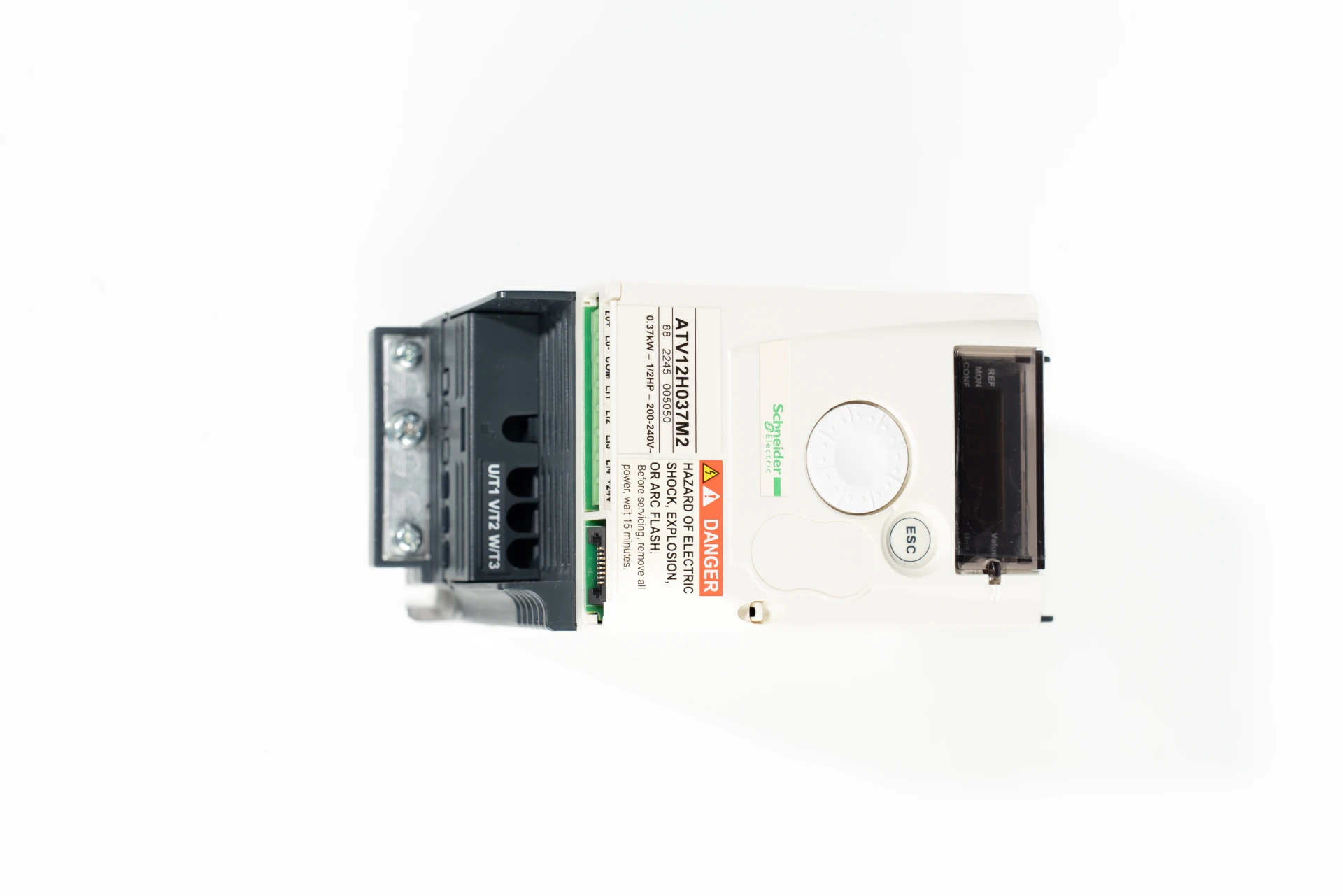

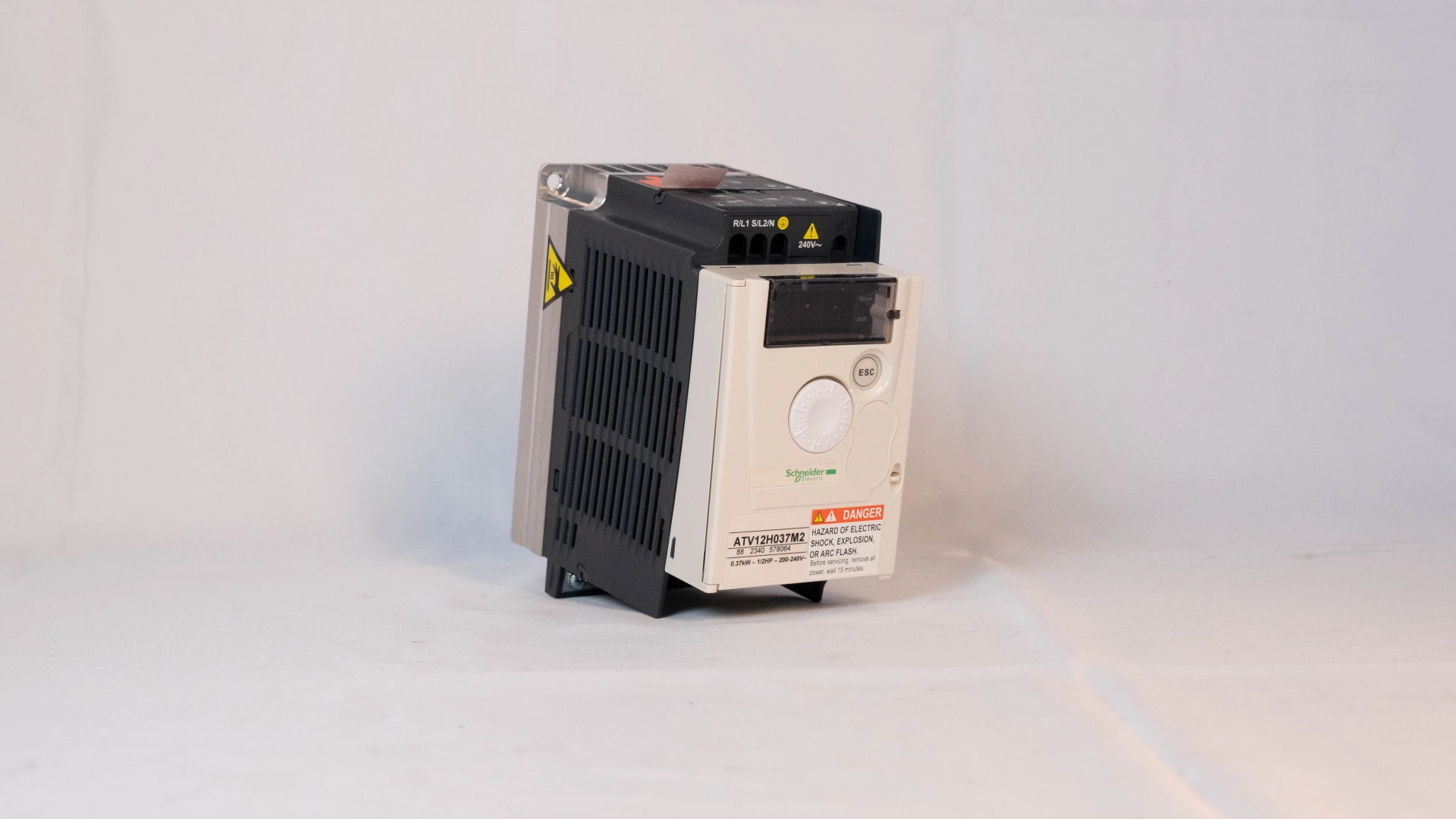

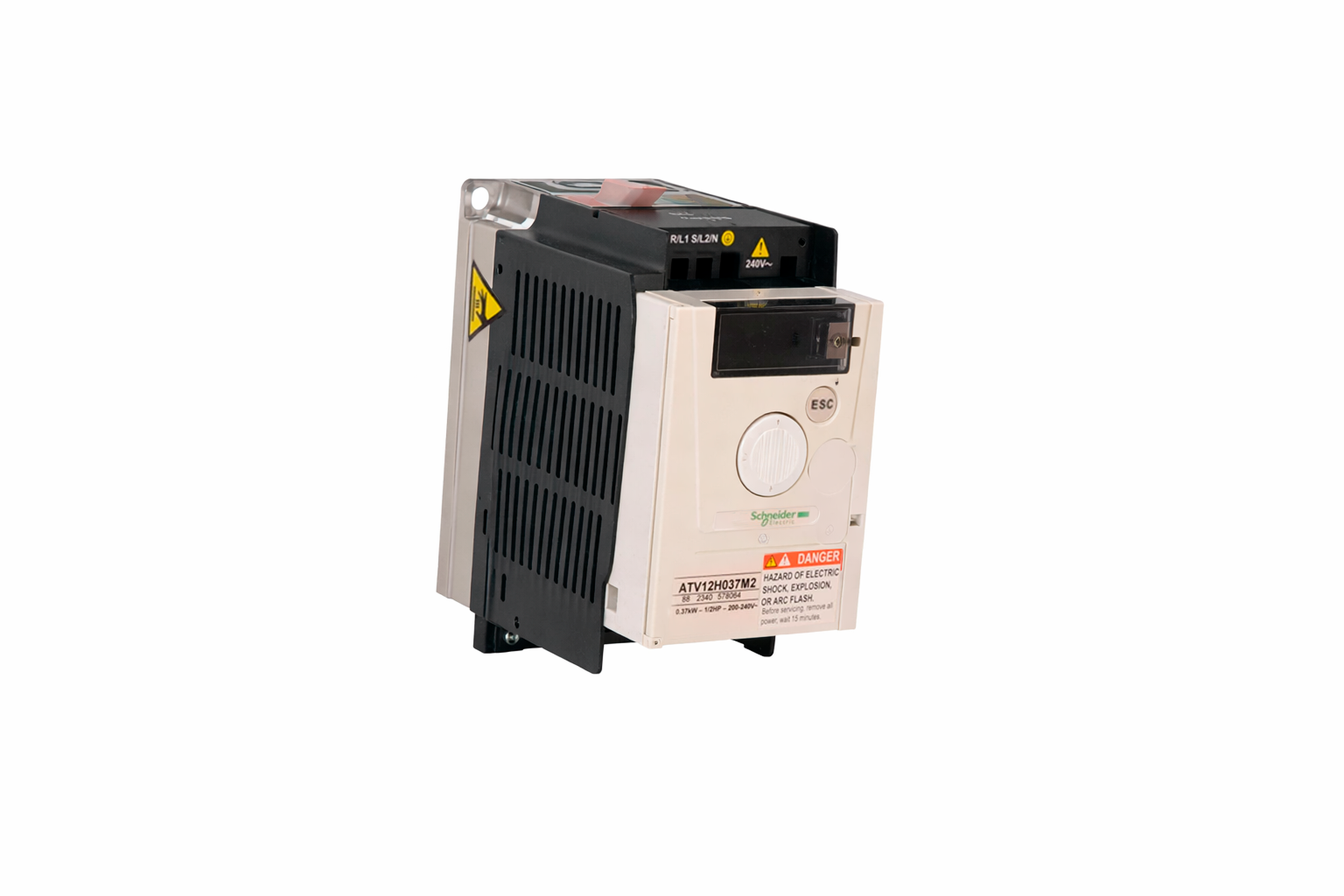

Инвертор Schneider Electric ATV12H037M2 — умный, компактный привод для автоматизации минимоек и систем Laser Leopard 360

Частотный преобразователь серии Altivar 12 мощностью 0,37 кВт — это экономичное, но высокоточное решение для управления небольшими приводами в автомоечных линиях: щёточными узлами, насосами пены/воды, конвейерами и вентиляторами. Благодаря плавному пуску, встроенной защите и простой настройке без ПК, ATV12H037M2 идеально подходит для минимоек, портальных установок и модернизации старых систем, где важны надёжность, компактность и совместимость с Laser Leopard 360.

Технические характеристики:

• Модель: ATV12H037M2 (Schneider Electric, серия Altivar 12)
• Мощность: 0,37 кВт (0,5 л.с.) — для двигателей до 2,5 А
• Напряжение питания: 1AC 200–240 В (±15%)
• Выход: 3AC 0–240 В, 0–500 Гц (управление 3-фазным двигателем от 1-фазной сети)
• Номинальный выходной ток: 2,5 А
• Класс защиты: IP20 — для установки в шкафу управления (рекомендуется IP54)
• Рабочая температура: 0°C до +40°C (до +50°C с понижением мощности на 2%/°C)
• Габариты: 90 × 142 × 105 мм (W×H×D) — один из самых компактных в своём классе
• Интерфейс:
  • 4-разрядный 7-сегментный LCD-дисплей,
  • 1 поворотная ручка + 4 кнопки (Run/Stop, Esc, Enter, Jog),
  • 2 цифровых входа (DI1/DI2), 1 аналоговый вход (AI1: 0–10 В / 0–20 мА),
  • 1 релейный выход (LO), 1 аналоговый выход (AO: 0–10 В),
  • опционально: Modbus RTU через встроенный RS485 (порт на лицевой панели).
• Режимы управления: скалярный V/f (линейный, квадратичный, пользовательский)
• Функции защиты: перегрузка (150% 60 с), КЗ, перенапряжение, перегрев, потеря фазы, сухой ход (через внешний датчик)

Особенности для Laser Leopard 360 и минимоек:

• ✅ Прямая совместимость с Laser Leopard 360 — настройка скорости щёток и насосов под каждый режим (предварительная мойка, пена, ополаскивание, сушка):   — щётки: 25–50 Гц (плавное приближение к кузову),   — насос пены: 20–40 Гц (точный расход),   — конвейер: 10–30 Гц (медленнее при заезде/выезде).
• ✅ Плавный пуск без рывков — снижает износ редукторов щёток и шестерён насосов до 40%;
• ✅ Снижение пускового тока в 5–7 раз — критично при слабой электросети (например, в гаражных минимойках);
• ✅ Настройка «на коленке» — не требуется ПК или программатор: ручка + дисплей = интуитивный доступ ко всем параметрам (Fr1, ACC, DEC, tFr и др.);
• ✅ Интеграция в существующие системы — легко подключается к ПЛК Delta, Siemens, Omron через сухие контакты или 0–10 В.

Где применяется:

• Системы Laser Leopard 360 — управление щётками, насосами пены/воды, вентиляторами;
• Минимойки и компактные портальные установки;
• Модернизация старых моек с заменой магнитных пускателей на частотное управление;
• Конвейеры, ленты подачи, вращающиеся платформы;
• Резервный/дополнительный привод в составе многоуровневых систем.
