Соединение поворотное MT01025.01-Z2023

Описание и Принцип Работы

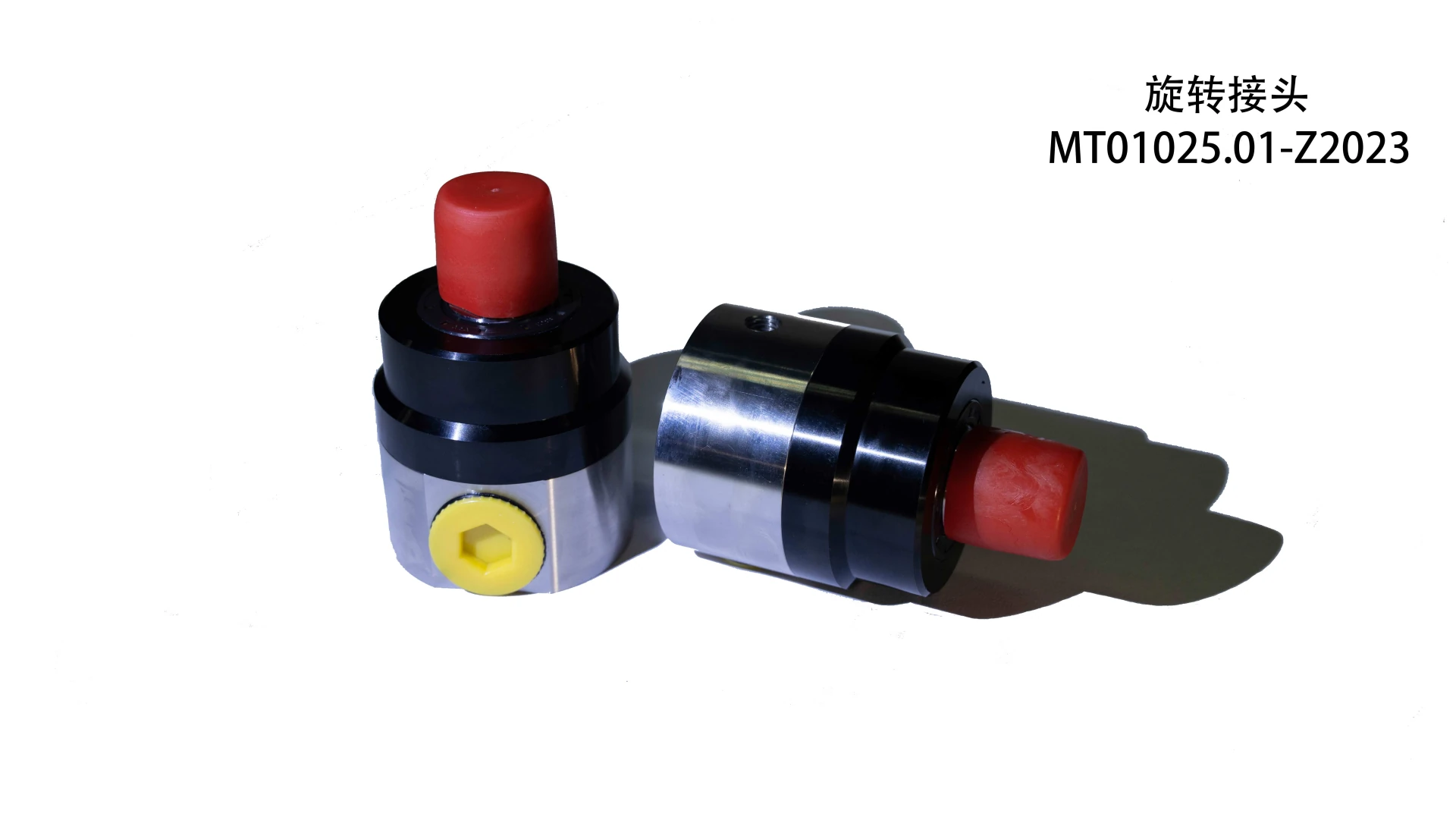

Внешний вид: Компактный металлический узел цилиндрической или блочной формы, имеющий два или более присоединительных портов (например, с резьбой типа «папа» или «мама»).
Конструкция: Состоит из неподвижного корпуса (статора), который крепится к основанию, и вращающейся части (ротора), которая соединяется с подвижным рычагом. Внутри расположены уплотнительные подшипники и система уплотнительных колец (сальников), которые предотвращают утечку жидкости или воздуха под давлением в месте вращения.

Принцип работы:

• Неподвижный корпус соединения подключен к подающим шлангам от насосной станции.
• Вращающаяся часть подключена к шлангам или трубкам, идущим непосредственно к форсункам или приводам на моечном рычаге.
• Когда рычаг поднимается, опускается или поворачивается, поворотное соединение позволяет ему свободно двигаться, в то время как подача жидкости/воздуха продолжается без перерывов и перекручивания шлангов.

Основные Характеристики (на основе модели MT01025.01-Z2023)

• Модель / Артикул: MT01025.01-Z2023 (Указывает на конкретный типоразмер, материал и версию производителя. «Z2023» может быть кодом даты выпуска или ревизии).
• Тип: Поворотное соединение (Swivel Joint / Rotary Union).
• Количество каналов (проходов): Чаще всего 1-канальное или 2-канальное (например, для одновременной подачи воды и моющего средства или для подачи и слива).
• Присоединительная резьба: Стандартизированная, например, G1/2», G3/4», 1/2» NPT. Указывается на обоих концах.
• Рабочая среда:
  • Вода под давлением
  • Моющие химикаты (щелочные и кислотные)
  • Сжатый воздух
  • Воск / полироль
• Рабочее давление: Рассчитано на давление в системе мойки, обычно от 5 до 100 бар, в зависимости от модели.
• Рабочая температура: До +80°C / +90°C (для горячих моек).
• Материал корпуса: Нержавеющая сталь (AISI 304, AISI 316) или анодированный алюминий для коррозионной стойкости.
• Материал уплотнений: Высококачественный каучук (NBR, EPDM, Viton/FKM), устойчивый к химикатам и истиранию.
• Подшипники: Шарикоподшипники, рассчитанные на радиальные нагрузки и длительный срок службы.

Преимущества

• Обеспечение непрерывной работы: Позволяет моечным рычагам совершать сложные и многократные движения без остановки подачи жидкости, что является основой полного автоматического цикла.
• Надежность и долговечность: Качественные материалы и уплотнения обеспечивают длительную работу в условиях высокого давления, перепадов температур и агрессивных химических сред.
• Защита от перекручивания: Полностью исключает риск скручивания и последующего разрыва дорогостоящих напорных рукавов и шлангов, которые подают жидкость к рычагам.
• Минимальное обслуживание: Конструкция многих моделей предусматривает возможность замены изношенных уплотнительных колец без демонтажа всего узла.
• Компактность: Позволяет разместить узел подачи в ограниченном пространстве шарнира моечного рычага.
• Стабильность давления: Обеспечивает постоянный поток и давление жидкости на выходе, что напрямую влияет на качество мойки и работу форсунок.

Область Применения в Роботах-Мойках

Поворотные соединения типа MT01025.01-Z2023 являются сердцем системы подачи жидкостей к подвижным частям и применяются в:

• Верхний моечный рычаг (горизонтальная балка): Обеспечивает подачу воды и химии к форсункам, расположенным на рычаге, который движется вперед-назад и часто вращается вокруг своей оси.
• Боковые моечные рычаги (вертикальные стойки): Подают жидкость к роликам или форсункам на рычагах, которые поднимаются, опускаются и поворачиваются, повторяя контур автомобиля.
• Система сушки: Может использоваться для подачи сжатого воздуха к подвижным воздушным ножам или сушильным турбинам.
• Система нанесения воска/полироли: Обеспечивает подачу жидких защитных составов к распылителям на подвижных рычагах.

Функциональная роль в мойке:

• «Сустав» гидравлической системы: Является ключевым элементом, передающим энергию потока жидкости от статичной инфраструктуры к динамичным рабочим органам.
• Гарант бесперебойности: Позволяет роботу выполнять сложные программы мойки без остановок для распутывания шлангов.
• Элемент безопасности: Предотвращает аварийные ситуации, связанные с разрывом перекрученных шлангов высокого давления.
