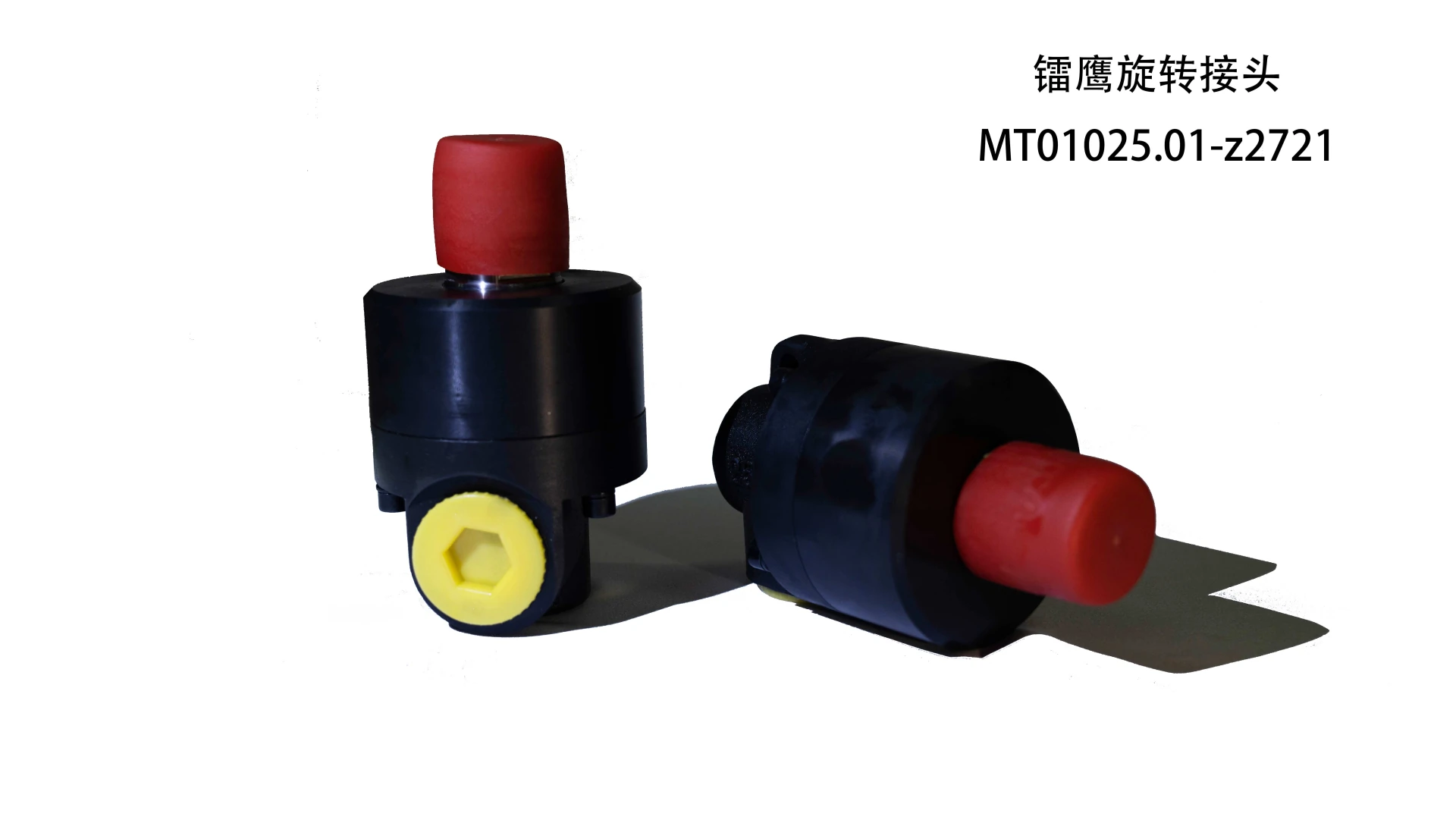

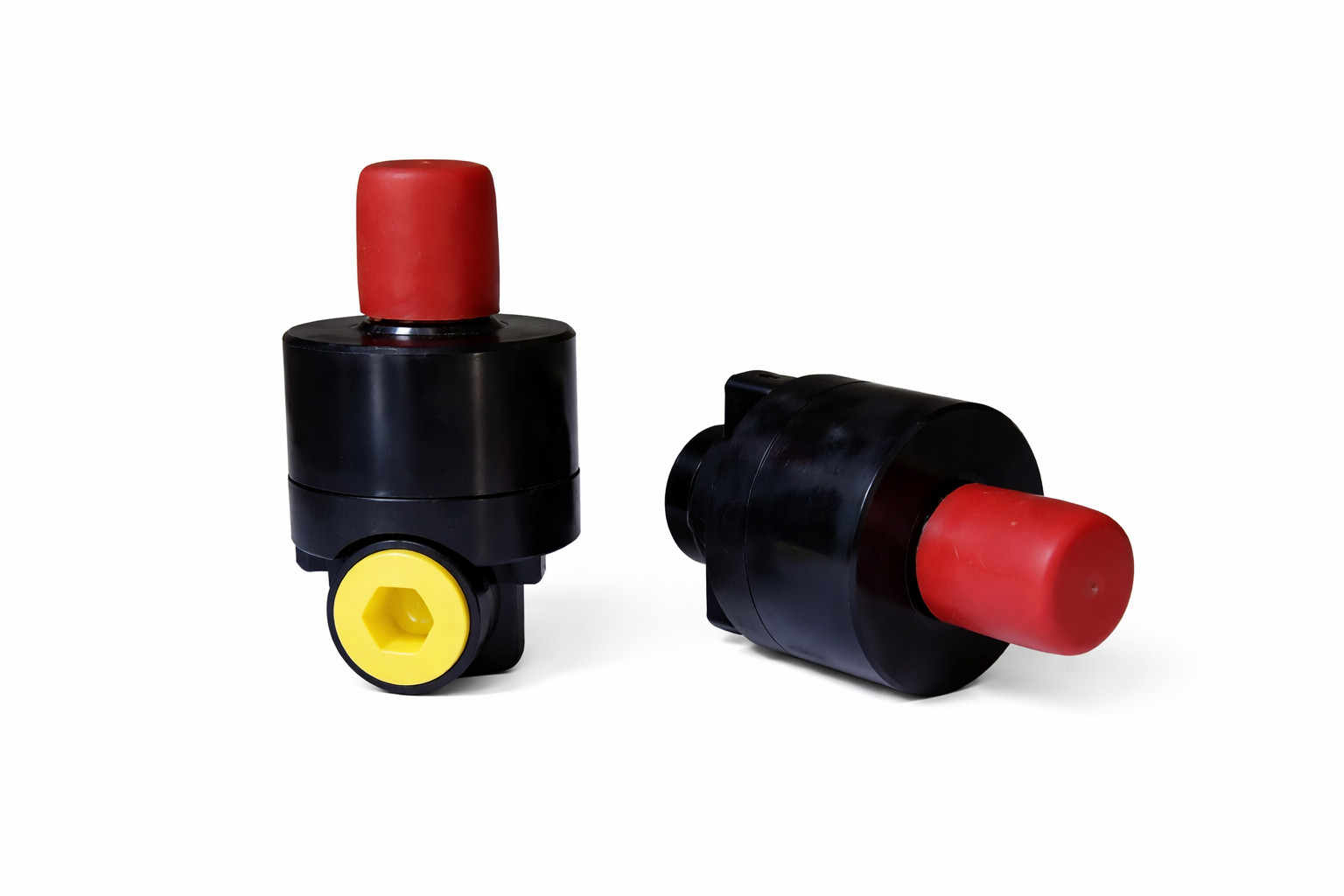

Шарнир поворотный Laser Eagle MT01025.01-z2721

Шарнир поворотный Laser Eagle MT01025.01-Z2721 — это не просто соединитель, а высокотехнологичный компонент (роторное соединение / rotary union), от исправности которого зависит бесперебойность и эффективность всей роботизированной мойки. Он обеспечивает герметичную подачу жидкостей под давлением к подвижным моечным органам. Его использование характерно для оборудования премиум-класса (например, PDQ Laserwash), где на первом месте стоит надежность и качество мойки. Утечка или заклинивание шарнира приводят к остановке процесса мойки и потерям дорогостоящих реагентов.

Конструкция и принцип действия

• Конструкция: Компактный узел цилиндрической формы, состоящий из неподвижного корпуса (статора), крепящегося к раме, и вращающейся части (ротора), соединенной с моечным рычагом. Внутри расположены прецизионные подшипники и многоуровневая система уплотнений (сальниковые кольца, манжеты).
• Принцип работы:
  • Неподвижная часть подключена к напорным магистралям от насосных станций и блоков дозирования химии.
  • Вращающаяся часть соединена с трубками или шлангами, ведущими к форсункам на моечных рычагах.
  • При перемещении или вращении рычагов шарнир обеспечивает их полную свободу движения, сохраняя при этом непрерывную и герметичную подачу всех рабочих сред под высоким давлением.

Технические характеристики

• Модель / Артикул: MT01025.01-Z2721
  • MT01025.01: базовый номер детали, обозначающий типоразмер и конфигурацию;
  • Z2721: код производственной партии, ревизии или специального исполнения.
• Бренд / Серия: Laser Eagle (синоним высокой надежности, совместим с оборудованием PDQ)
• Тип: Поворотное соединение (Swivel Joint / Rotary Union)
• Количество каналов: Наиболее вероятно — одноканальное (для подачи одной среды под высоким давлением). Возможны многоканальные модификации.
• Присоединительная резьба: Стандартная трубная резьба (например, 1/2" NPT или 3/4" NPT — требует уточнения по спецификации)
• Рабочая среда:
  • Вода под высоким давлением;
  • Моющие реагенты (кислотные и щелочные);
  • Активная пена, воск, полироль;
  • Сжатый воздух.
• Рабочее давление: Рассчитано на системы высокого давления (до 100-150 Бар и выше, в зависимости от исполнения)
• Рабочая температура: До +90°C (определяется материалом уплотнений)
• Материал корпуса: Нержавеющая сталь (AISI 304/316) или анодированный алюминиевый сплав
• Материал уплотнений: Специальные каучуки (NBR, EPDM, FKM/Viton), стойкие к химикатам, истиранию и температуре

Преимущества

• Высокая надежность и долговечность: Известное качество изготовления Laser Eagle обеспечивает длительный срок службы в тяжелых условиях цикличных нагрузок и агрессивной среды.
• Прецизионная герметичность: Высокоточная обработка и качественные уплотнения предотвращают утечки даже при максимальном рабочем давлении, экономя ресурсы и поддерживая стабильность системы.
• Обеспечение бесперебойной работы: Позволяет моечным рычагам выполнять сложные многократные движения по программе без остановки подачи жидкости.
• Защита от перекручивания шлангов: Полностью исключает риск скручивания, излома и обрыва дорогостоящих высоконапорных рукавов, предотвращая аварийные простои.
• Минимальное техническое обслуживание: Сбалансированная конструкция снижает частоту обслуживания. Многие модели ремонтопригодны — допускают замену уплотнительных колец без полной замены узла.
• Совместимость: Является оригинальным или высококачественным аналогом для роботов-моек PDQ Laserwash, гарантируя идеальную посадку и работу.

Область применения в роботах-мойках

• Верхний моечный рычаг (горизонтальная балка): Обеспечивает подачу жидкости к вращающимся форсункам или узлам, которые перемещаются вдоль балки, обрабатывая крышу, капот и багажник.
• Боковые моечные рычаги (вертикальные стойки): Служит для подачи воды и химии к форсункам или приводам роликов на рычагах, совершающих сложное вертикальное и вращательное движение для огибания контуров автомобиля.
• Системы позиционирования и вращения: Используется в любых узлах, требующих передачи среды от стационарной магистрали к постоянно или периодически вращающемуся элементу.
• Функциональная роль:
  • «Вращающийся переходник»: Ключевое звено, соединяющее статичную и подвижную части гидравлической/пневматической системы.
  • Гарант производительности: Позволяет реализовать все возможности программного обеспечения робота, обеспечивая подачу среды в любом положении рабочих органов.

Рекомендации по обслуживанию

• Визуальный контроль на предмет утечек (подтеканий): Ежедневно перед началом смены.
• Проверка плавности вращения (отсутствия заеданий и шума): Еженедельно вручную при выключенном давлении.
• Плановый осмотр и очистка от загрязнений: Ежемесячно.
• Плановая замена уплотнительных комплектов (сальников, колец): Каждые 1500–2000 моточасов или согласно регламенту производителя, но не реже 1 раза в год.
• Контроль момента затяжки резьбовых соединений: При каждом ТО для предотвращения самоотвинчивания от вибраций.
