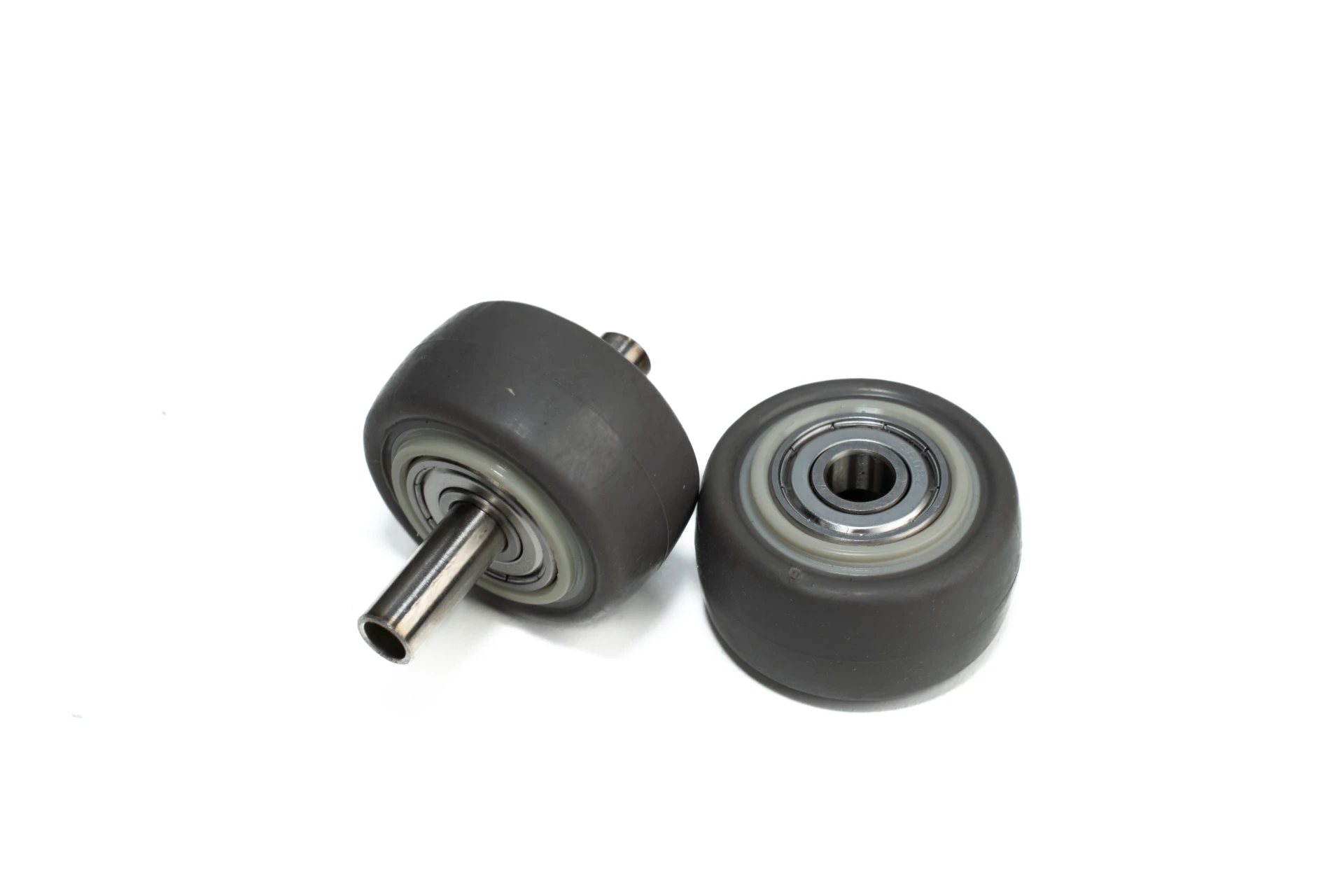

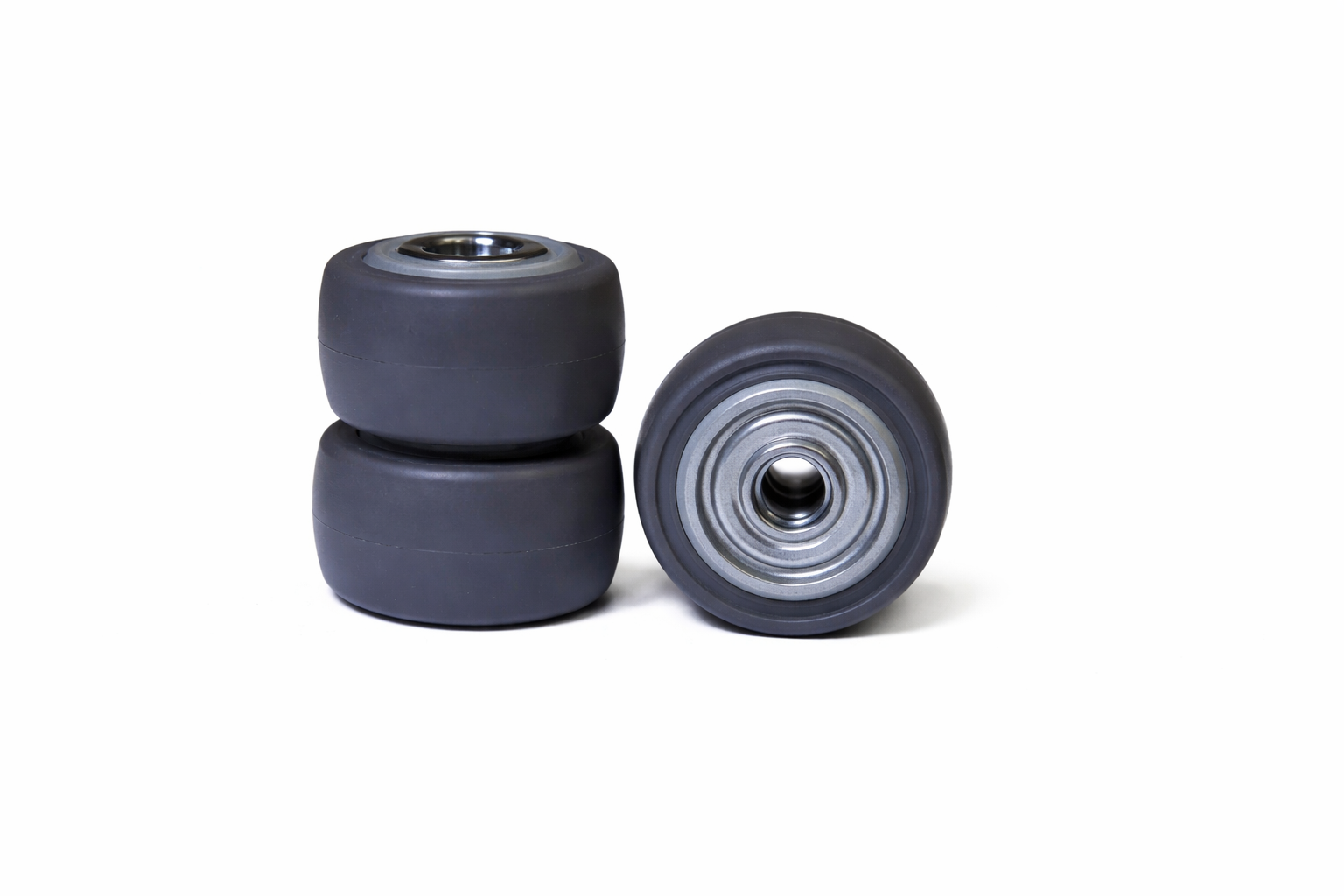

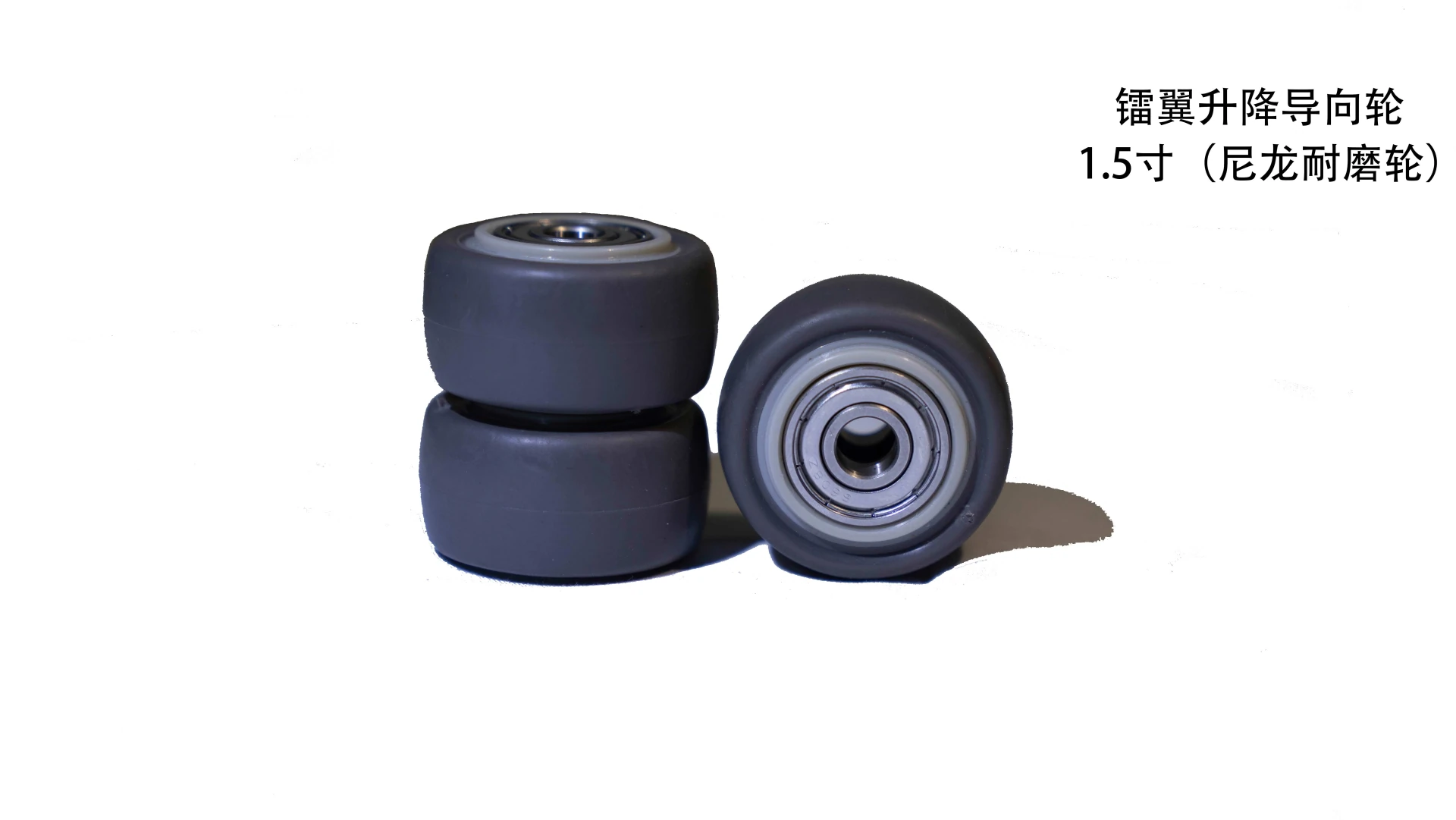

Колесо подъемное направляющее с радиальным крылом

Общее описание:
Колесо подъёмное направляющее с радиальным крылом — это специализированный ролик, разработанный не только для направления, но и для восприятия значительных вертикальных (подъёмных) нагрузок. В отличие от стандартных направляющих катков, данная модель предназначена для систем, где каретка или узел перемещаются с учётом собственного веса или массы груза, противодействуя силе тяжести.
Компонент используется в критически нагруженных узлах роботов-моек (например, в подъёмных механизмах моечных головок), где требуется одновременно обеспечить точное позиционирование, стабильное движение и высокую безопасность. Фланец (радиальное крыло) предотвращает боковой сход даже при вибрации и динамических нагрузках, а усиленный прецизионный подшипник выдерживает высокие радиальные и осевые усилия.

Технические характеристики:

• Единица измерения: шт
• Модель робота: SG
• Материал колеса: нейлоновое износостойкое
• Длина: 40 мм
• Ширина: 22 мм
• Высота: 40 мм
• Вес: 0.04 кг

Геометрические параметры (диапазон типовых исполнений):

• Диаметр колеса (D): 20–60 мм
• Ширина колеса: 10–25 мм
• Высота фланца: 3–8 мм
• Посадочный диаметр (внутреннее отверстие): 8–15 мм

Эксплуатационные показатели:

• Радиальная нагрузка: 200–1000 Н
• Осевая нагрузка: 100–400 Н
• Скорость вращения: до 1500 об/мин
• Рабочая температура: от –30°C до +80°C

Конструктивные особенности

Ключевые компоненты:

• Радиальное крыло (фланец): расположено по внешнему радиусу, обеспечивает защиту от бокового схода
• Усиленный подшипник: радиальный шарикоподшипник с повышенным ресурсом, возможны исполнения с увеличенным числом шариков или из стали повышенной прочности
• Износостойкое колесо: нейлоновая рабочая поверхность — снижает шум, устойчива к абразивному износу и агрессивным средам

Функциональные преимущества радиального крыла:

• Надёжное удержание на направляющих: исключает сход даже при сильной вибрации
• Точное позиционирование: предотвращает боковое смещение, критично для вертикальных осей
• Повышенная безопасность: минимизирует риск аварийных ситуаций при подъёме/опускании
• Стабильность движения: равномерное распределение нагрузки по всей длине рельса

Специфика подъёмных систем

• Усиленная конструкция: рассчитана на длительную работу под действием силы тяжести
• Оптимизированный профиль: снижает сопротивление качению — повышает КПД привода
• Повышенная износостойкость: увеличенный ресурс при циклических нагрузках и частых стартах/остановках

Область применения

1. Вертикальные системы перемещения:

• Подъёмные механизмы моечных головок
• Вертикальные направляющие колонн
• Системы подъёма/опускания порталов

2. Конкретные применения:

• Колонные мойки: направляющие для вертикального перемещения моечного узла
• Портальные системы: ось Z в конструкциях с подъёмом каретки
• Артикулированные манипуляторы: вертикальные звенья роботов-мойщиков
• Системы с противовесом: направляющие грузонесущих механизмов (например, в лифтовых модулях)

Преимущества

Эксплуатационные:

• Высокая надёжность в условиях постоянных циклических нагрузок
• Устойчивость к агрессивным средам (химия, влага, температурные перепады)
• Низкий уровень шума благодаря нейлоновому колесу
• Простота интеграции в модульные каретки

Технические:

• Высокая грузоподъёмность при компактных габаритах
• Точность позиционирования по вертикали — без «проседания» под нагрузкой
• Долговечность подшипникового узла даже при частых реверсах
• Совместимость с типовыми профилями направляющих рельсов
