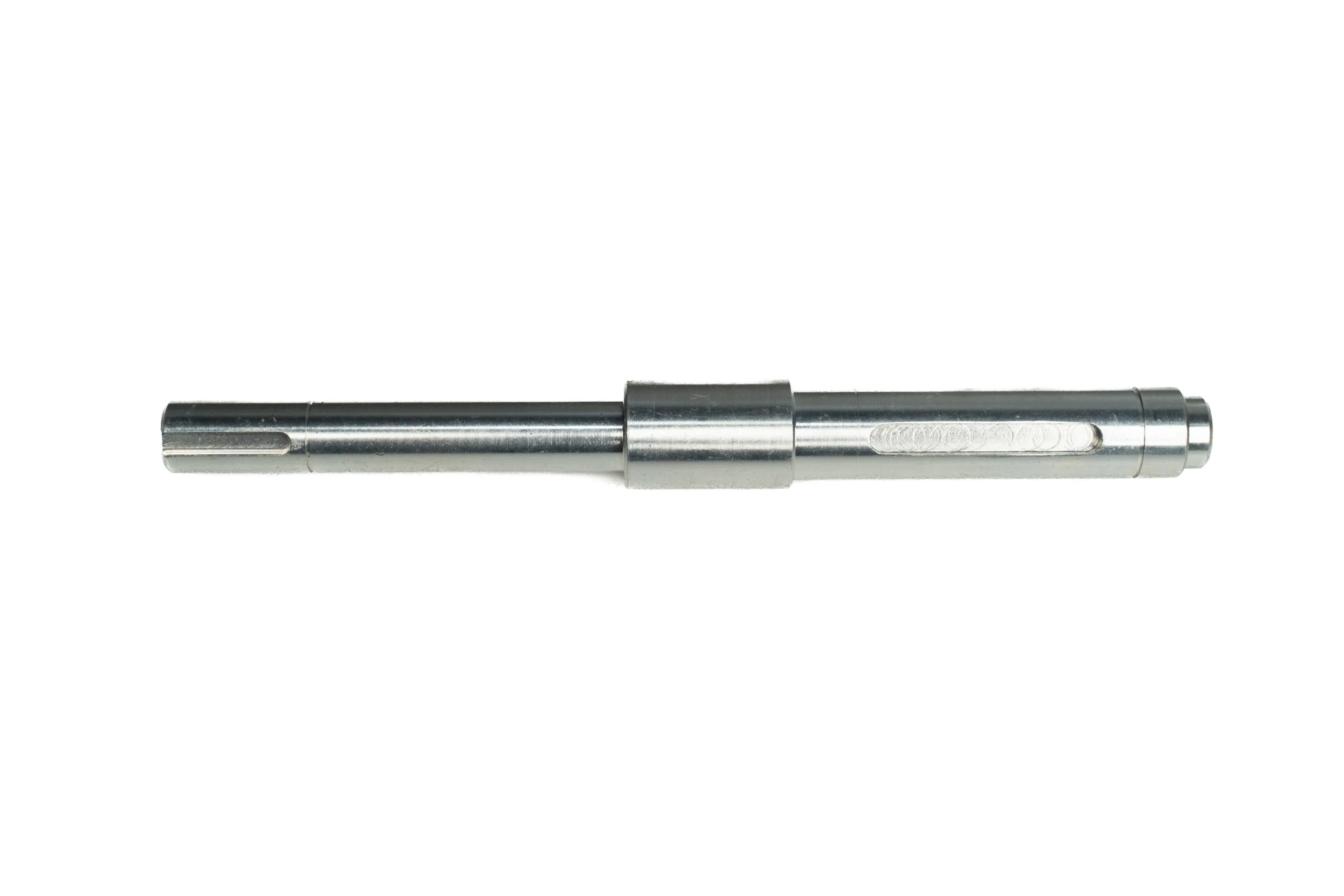

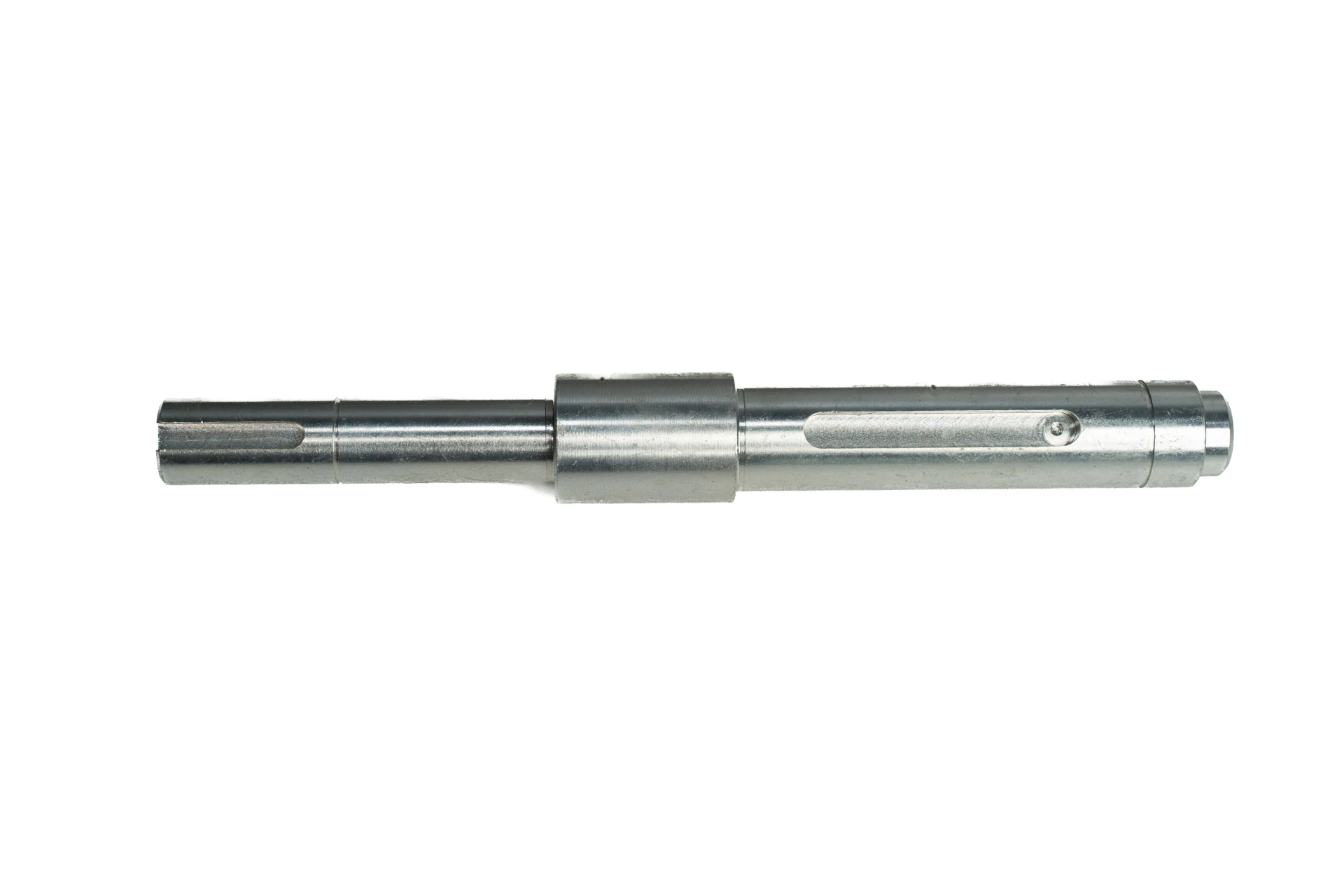

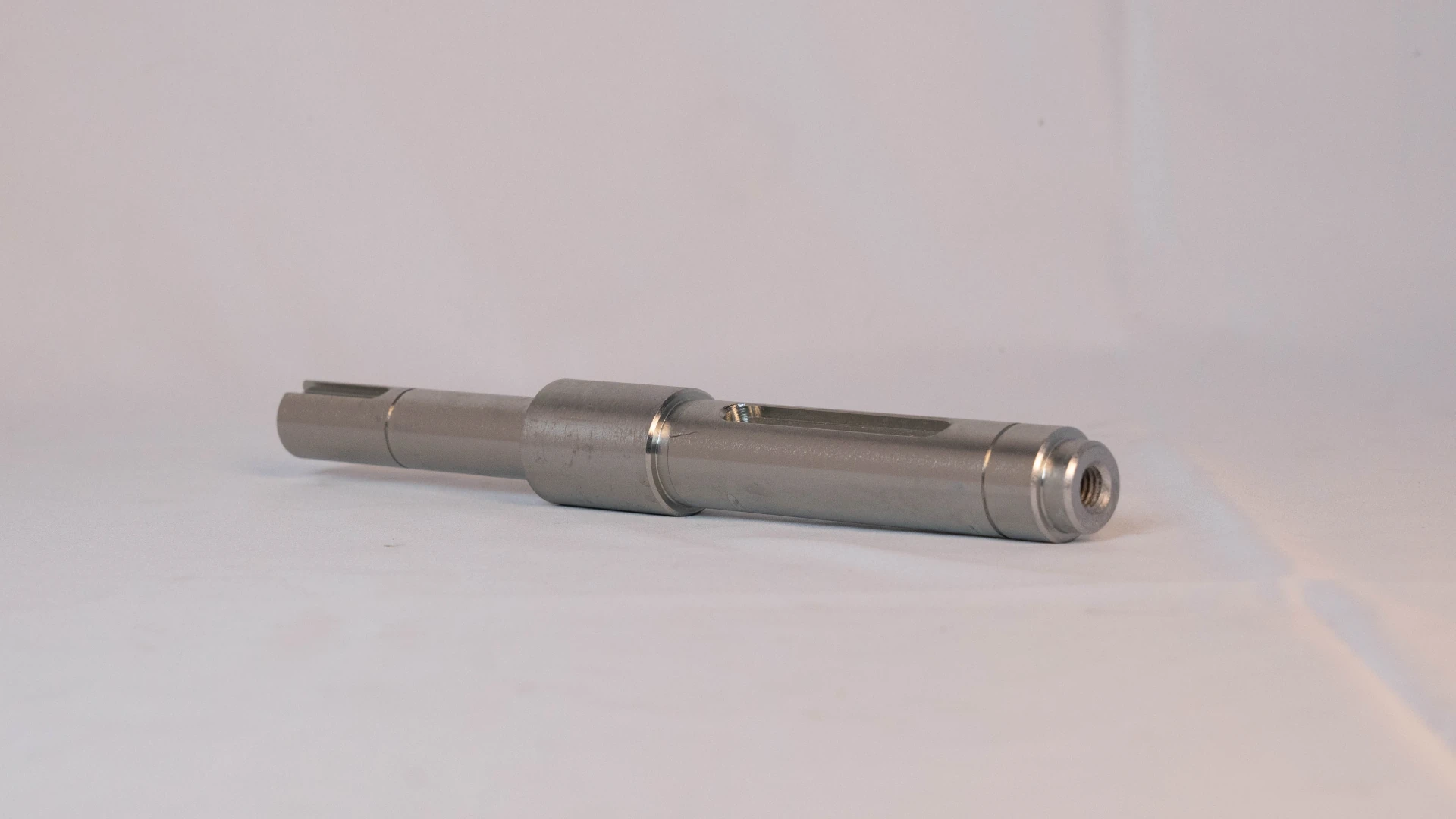

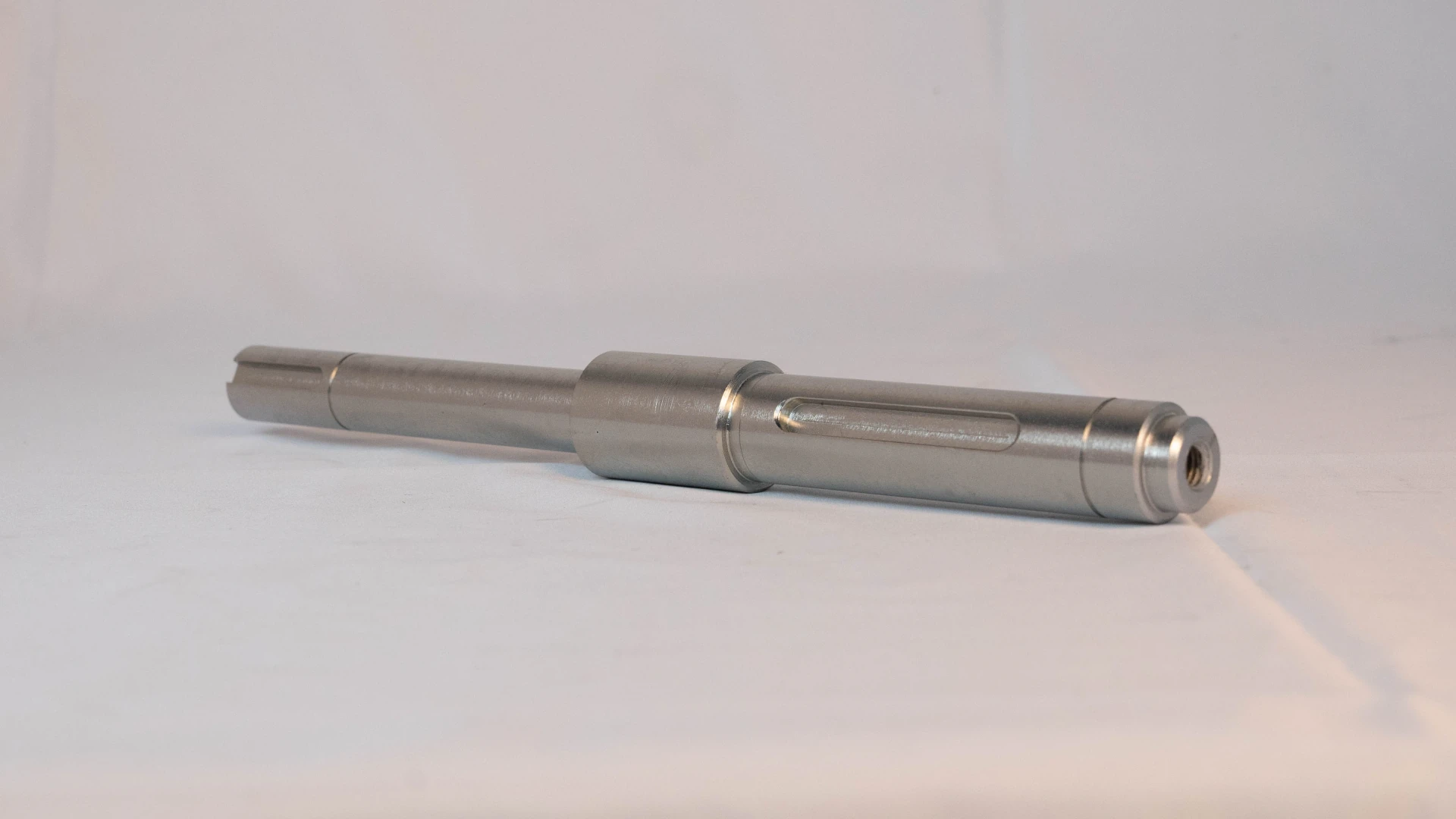

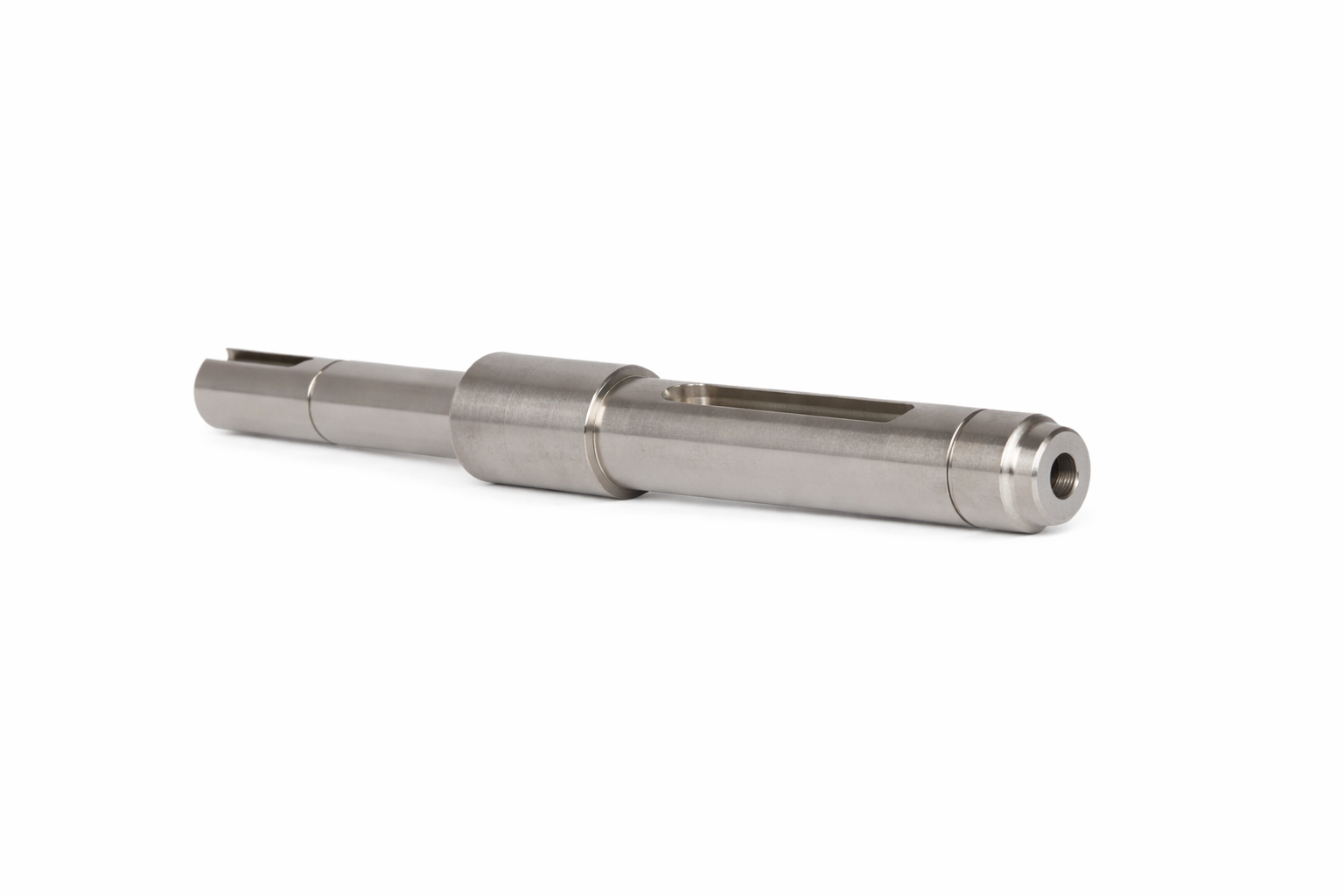

Вал редуктора поперечный (движение шатла) LS360P0501 240мм

Вал редуктора поперечный LS360P0501 — приводной вал, являющийся выходным звеном редукторного механизма. Он напрямую преобразует вращательное движение от электродвигателя (через редуктор) в точное поперечное (горизонтальное) возвратно-поступательное движение «шаттла» — каретки, несущей моечные органы. Ключевое отличие от направляющей оси — данный вал не только направляет, но и приводит в движение узел за счет передачи крутящего момента. Его выход из строя парализует поперечное перемещение моечной головки, делая мойку невозможной.

Принцип работы и конструкция

• Привод: Электродвигатель через редуктор вращает этот вал.
• Передача движения: На валу нарезана прецизионная резьба (шаговая или трапецеидальная). По этой резьбе перемещается ходовая гайка, жестко связанная с кареткой («шаттлом»).
• Преобразование движения: Вращение вала приводит к линейному перемещению гайки, а вместе с ней — всей каретки с моечными роликами или форсунками. Ось вращения вала совпадает с направлением поперечного движения.
• Отличие от направляющей: В отличие от оси LS360P0502, вал LS360P0501 — активный силовой элемент, передающий крутящий момент, а не только направляющий.
• Опоры: Концы вала имеют посадочные места для упорно-радиальных подшипников, фиксирующих вал от осевых и радиальных смещений.

Технические характеристики

• Модель: LS360P0501
• Расшифровка кода:
  • LS: Linear System (Линейная Система);
  • 360P: Серия компонентов;
  • 05: указывает на номинальный диаметр вала (предположительно 50 мм);
  • 01: Исполнение для приводного вала (в отличие от 02 — для направляющей оси).
• Тип: Вал ходовой (ходовой винт) / Lead Screw (предположительно шарико-винтовая передача - Ball Screw)
• Длина: 240 мм — общая длина вала, включая посадочные и резьбовые участки
• Диаметр: Ориентировочно 50 мм (на основе кода модели)
• Тип резьбы:
  • Вероятно: Шарико-винтовая (для высокой скорости, КПД и долговечности);
  • Возможно: Трапецеидальная резьба (для больших нагрузок при меньшей скорости).
• Шаг резьбы: Определяет скорость перемещения каретки на один оборот вала (требует уточнения по спецификации)
• Материал: Высокоуглеродистая сталь (40Х, 45) или инструментальная сталь с закалкой, шлифовкой и защитным покрытием
• Класс точности: «С» или выше (для шарико-винтовых пар) для обеспечения позиционирования без люфта

Преимущества

• Высокая точность позиционирования: Позволяет программировать и точно выдерживать траекторию движения моечной головки с отклонением в доли миллиметра, что критично для обхода антенн, спойлеров.
• Плавность и контроль скорости: Обеспечивает бесступенчатое регулирование скорости «шаттла» на разных участках мойки (медленнее на сложных контурах, быстрее на ровных поверхностях).
• Высокий КПД и долговечность: Особенно у шарико-винтовых пар — КПД до 90%, низкий износ, рассчитан на миллионы циклов.
• Большая нагрузочная способность: Способен передавать значительное усилие для перемещения тяжелой каретки с роликами, заполненными водой, преодолевая сопротивление прижатия к кузову.
• Синхронизация с другими осями: Позволяет легко интегрироваться в систему ЧПУ робота-мойки для создания сложных траекторий (одновременное движение по длине и ширине автомобиля).
• Надежность и предсказуемость: Механическая передача менее подвержена влиянию влаги по сравнению с пневматическими системами, проста в диагностике.

Область применения в роботах-мойках

• Главная роль: Привод поперечного движения каретки («шаттла») на верхней горизонтальной балке робота-мойки.
• Перемещение моечной головки: На каретке установлены:
  • активные вращающиеся моечные ролики (пневматические или электрические 8-гранные);
  • блоки высокого давления (форсунки для воды, пены, воска);
  • сушильные сопла или турбины.
• Обеспечение сложной траектории: В паре с механизмом продольного движения балки создает 2D-растровое покрытие всей верхней и горизонтальной поверхности автомобиля (крыша, капот, багажник). Движение по программе позволяет «облизывать» сложные формы.
• Адаптивное движение: Может изменять амплитуду и скорость поперечного хода в зависимости от ширины и контура конкретного автомобиля, считанного датчиками.
• Концепция «шаттла»: Каретка совершает быстрое, точное, возвратно-поступательное движение из стороны в сторону, напоминая челнок ткацкого станка.

Рекомендации по обслуживанию

• Контроль чистоты и состояния резьбовой части: Еженедельный визуальный осмотр на наличие загрязнений и повреждений.
• Проверка и обновление смазки: Плановое обслуживание каждые 500 моточасов или согласно регламенту производителя.
• Диагностика люфтов и вибраций: Ежемесячная проверка при работающем механизме на предмет посторонних шумов и биений.
• Калибровка позиционирования: При снижении точности мойки или после замены компонентов привода.
• Контроль состояния подшипниковых опор: Регулярная проверка на предмет перегрева и износа.
