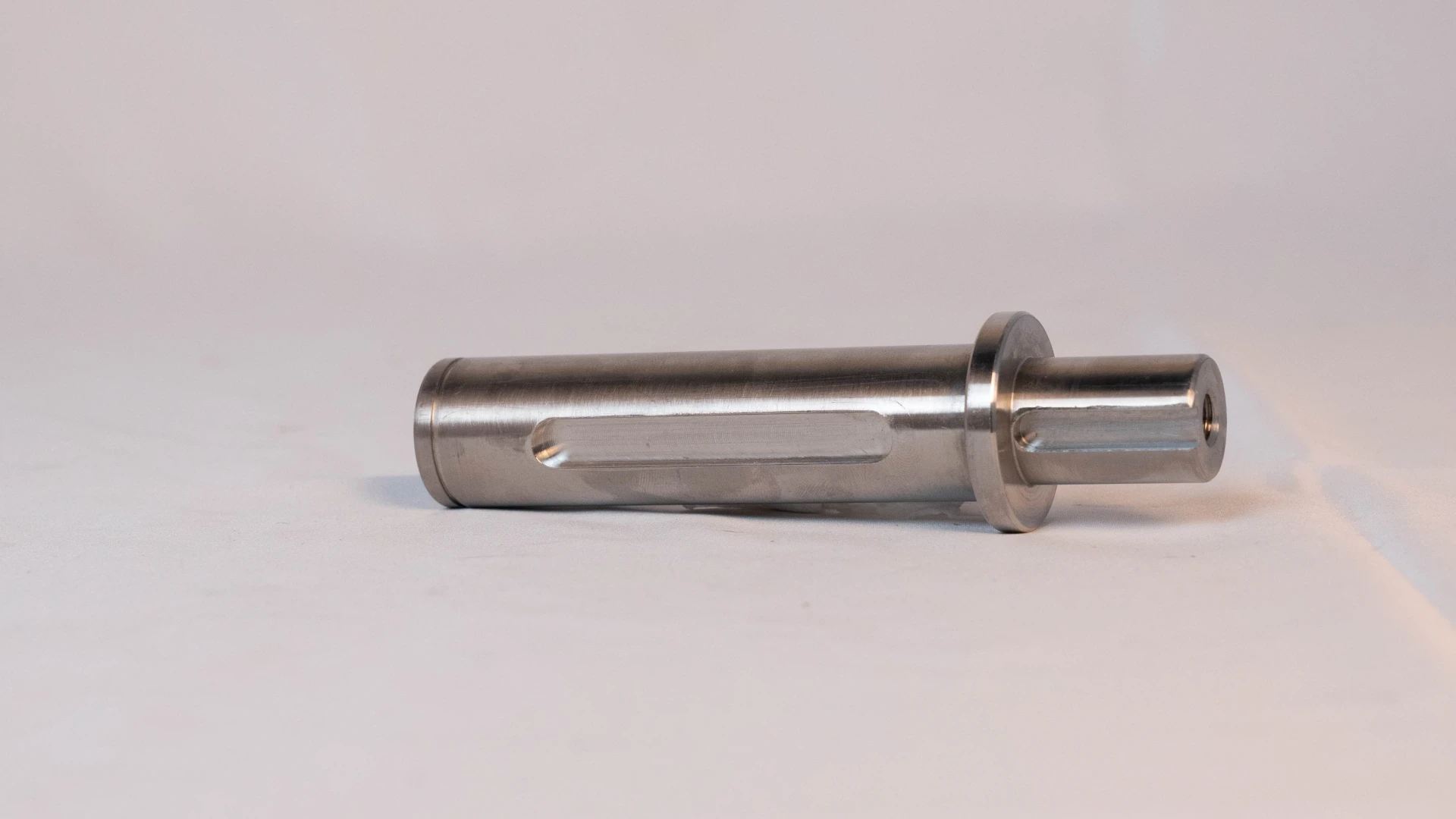

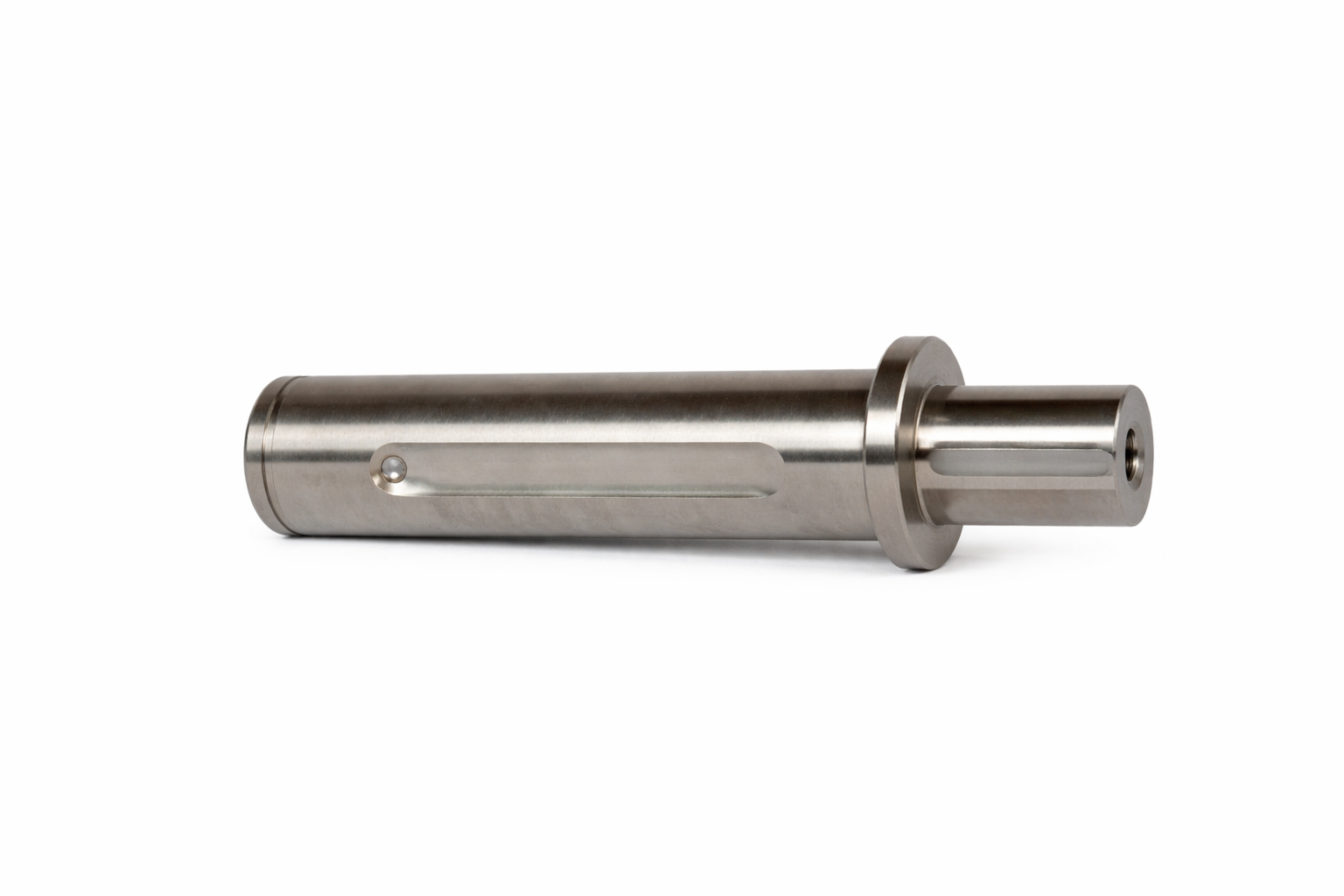

Вал редуктора вращающийся LS360P0526

Общее описание:
Вал редуктора вращающийся LS360P0526 — это выходное силовое звено редуктора (червячного, планетарного или коническо-цилиндрического), предназначенное для передачи высокого крутящего момента на вращающиеся исполнительные механизмы робота-мойки. В отличие от ходовых винтов серии LS360P (например, LS360P0401, LS360P0501), он **не создаёт линейное перемещение**, а обеспечивает чистое вращение — например, барабана сушки, шнека или роторной головки. Это критически нагруженный элемент, рассчитанный на длительную эксплуатацию при циклических и ударных нагрузках.

Технические характеристики:

• Модель: LS360P0526
  LS — Linear System (системная серия компонентов),
  360P — семейство (линейные и вращающиеся узлы),
  05 — типоразмер (номинальный диаметр посадочного участка: Ø50 мм),
  26 — код исполнения (длина, профиль шлицев, посадки).
• Тип: Выходной вал редуктора (Reducer Output Shaft), вращающийся, силовой
• Диаметр посадочной поверхности: Ø50h6 мм
• Рабочая длина: 350–500 мм (по спецификации)
• Макс. крутящий момент: до 1 200 Н·м (длительно), 1 800 Н·м (кратковременно)
• Скорость вращения: до 300 об/мин (рекомендуется ≤200 об/мин для ресурса)
• Точность изготовления:
  • Радиальное биение: ≤0,03 мм
  • Шероховатость посадок: Ra ≤1,6 мкм

Конструктивные особенности

Ключевые элементы:

• Шлицевое соединение: эвольвентные шлицы (DIN 5480 / ГОСТ 6033), Z=14, модуль 2,5 — для передачи момента и компенсации несоосности
• Посадочные места: под радиально-упорные подшипники (Ø50k6, Ø62k6) и сальники
• Резьбовой конец: М45×1,5 — для стопорной гайки и фиксации барабана
• Осевая фиксация: проточка под стопорное кольцо 45×2,5

Материалы и обработка:

• Основной материал: сталь 40ХН (аналог 34CrNiMo6), термоулучшенная (σ_B ≥ 900 МПа)
• Поверхностная закалка: ТВЧ до 48–53 HRC на шлицах и посадках
• Защита от коррозии: фосфатирование + консервирующее масло (MIL-DTL-16232)
• Балансировка: динамическая, класс G6.3 по ISO 1940

Область применения в роботах-мойках

А. Привод барабана сушки (основное применение):

• Подключение к редуктору → привод барабана Ø900–1200 мм с микрофибровыми «пальцами»
• Вращение 120–180 об/мин для эффективного съёма воды после ополаскивания
• Опора на втулку LS360P0528 — обеспечивает соосность и жёсткость

Б. Роторные и шнековые системы:

• Привод шнека в системе удаления шлама (очистка отстойников)
• Вращающиеся цилиндрические щётки (альтернатива пневмороликам)
• Вал намотки троса в системах сервопозиционирования рычагов

В. Вспомогательные приводы:

• Отбор мощности для насоса ВД или вентилятора сушки
• Привод поворотной платформы (в моющих тоннелях с вращающимся подъёмником)

Преимущества

Эксплуатационные:

• Высокая надёжность — ресурс ≥100 000 часов при ежедневной эксплуатации
• Компенсация несоосности — шлицы снижают нагрузку на редуктор и подшипники
• Минимизация вибраций — динамическая балансировка + жёсткость вала
• Упрощённый монтаж — унифицированные интерфейсы под муфты KTR, R+W, Renold

Технические:

• Устойчивость к усталости — предел выносливости σ_-1 ≥ 420 МПа
• Вязкость при ударе: K_CU ≥ 60 Дж/см² (при −20°C)
• Температурный диапазон: от −20°C до +80°C
• Совместимость с уплотнениями: SKF CR, Trelleborg PTFE, Hallite H9500

Совместимость

С редукторами:

• Червячные: Motovario NMRV075/100, SEW W..
• Планетарные: Bonfiglioli 700/800, Nord SK 70140
• Коническо-цилиндрические: Flender A.., Rossi R..

С узлами мойки:

• Подшипниковые опоры: LS360P0528 (в обеих концах вала)
• Каретки: LSSWH0800 (при приводе поворотного узла)
• Моечные головки: роторные барабаны с креплением через фланец или полумуфту

С условиями эксплуатации:

• Высокая влажность и брызги — фосфатное покрытие устойчиво к конденсату
• Вибрации от двигателя — компенсация за счёт шлицев и балансировки
• Коррозия от химии — защита даже при pH 2–12 (кратковременно)
